智能产线设备监控上位机案例
案例概述
本案例面向设备厂商、自动化集成商与制造企业，建设了一套用于智能产线设备监控的桌面上位机软件。系统以包装输送生产线为典型场景，将 PLC、扫码枪、输送设备、温控仪、称重仪表、能耗表、除尘设备与 Web 服务端纳入统一监控，实现设备连接、实时采集、工艺参数、配方切换、报警处理、生产追溯、断网缓存与数据上传的完整闭环。
它解决的不是单一设备“看得到”的问题，而是生产现场“看得全、控得住、查得到、传得上”的问题。对于客户来说，软件可以作为设备交付配套上位机、产线改造监控系统、设备远程运维入口，也可以作为 MES、能源管理、环保监控等系统的数据前置节点。
客户痛点
在传统生产现场中，设备状态、扫码结果、报警记录、工艺参数和生产数据往往分散在 PLC、仪表、纸质记录或单机系统中，现场人员难以及时掌握整线状态，管理人员也难以追溯异常发生的前因后果。
本项目重点解决以下问题：
- 设备多、协议多，缺少统一监控入口。
- 生产过程数据分散，无法形成可追溯记录。
- 报警只停留在设备侧，缺少确认、恢复、历史查询与处理建议。
- 产品换型依赖人工记录，参数下发和校验不透明。
- 服务端或网络异常时，生产数据容易丢失或无法及时补传。
- 设备厂商需要一套可演示、可定制、可复制到不同行业场景的工业软件底座。
解决方案
我们为客户构建了一套智能产线设备监控上位机，以包装输送产线为默认业务模板，覆盖扫码上料、输送、封口加工、称重检测、分拣下料、环保除尘和服务端上传等生产环节。
系统以桌面端上位机为核心，通过 Modbus TCP 接入主 PLC 和现场设备网关，通过串口或 TCP 接入真实扫码枪，通过 HTTP REST 对接 Web 服务端。即使服务端断网，系统也可以继续完成本地采集、报警、记录和生产展示，网络恢复后再自动按时间顺序补传。
核心能力

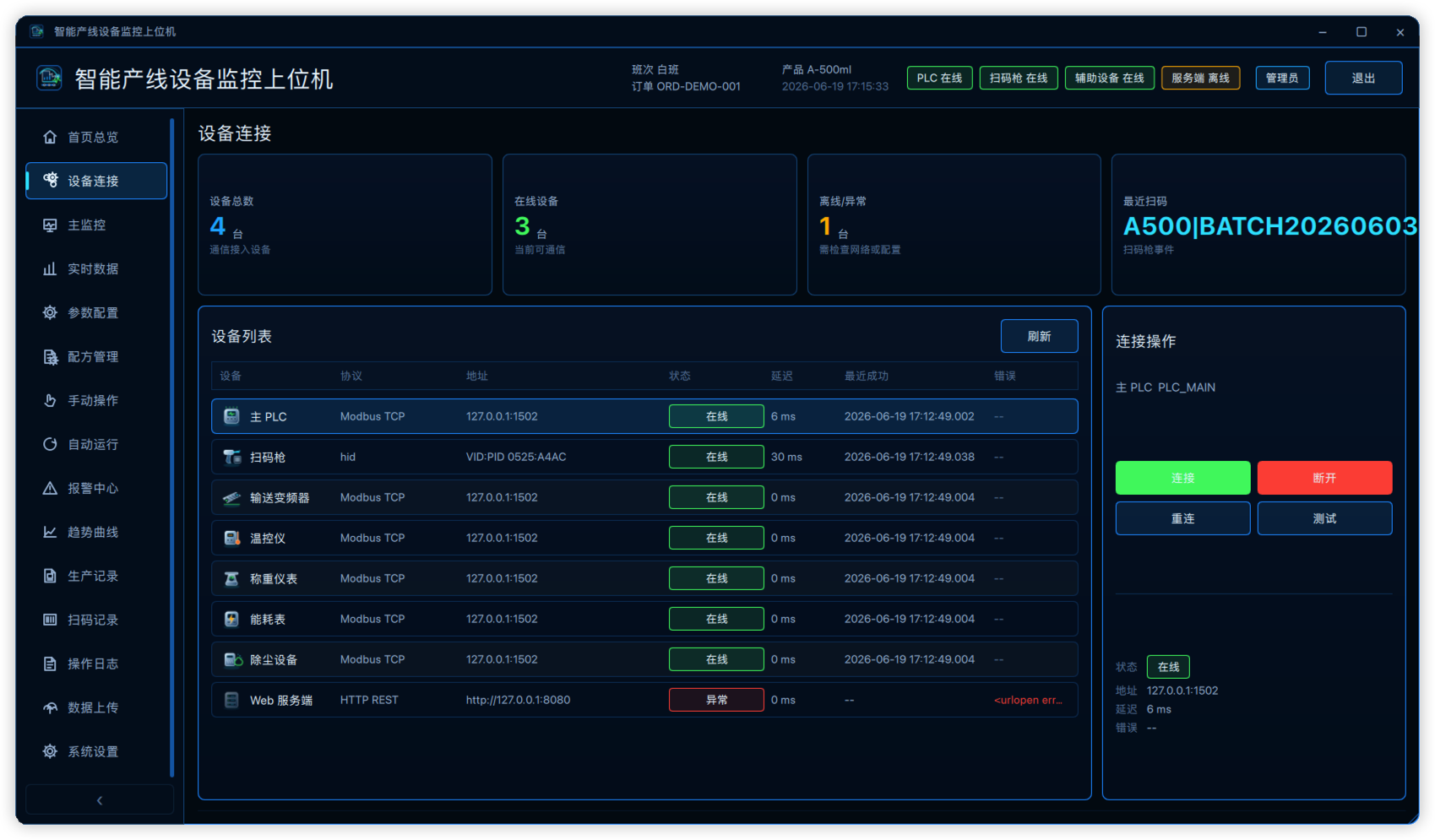

1. 设备统一接入与状态监控
系统支持主 PLC、扫码枪、现场辅助设备和 Web 服务端的连接管理，实时展示在线、离线、异常、延迟和最近通信时间。现场辅助设备可以覆盖输送变频器、温控仪、称重仪表、能耗表、除尘设备等常见工业对象。

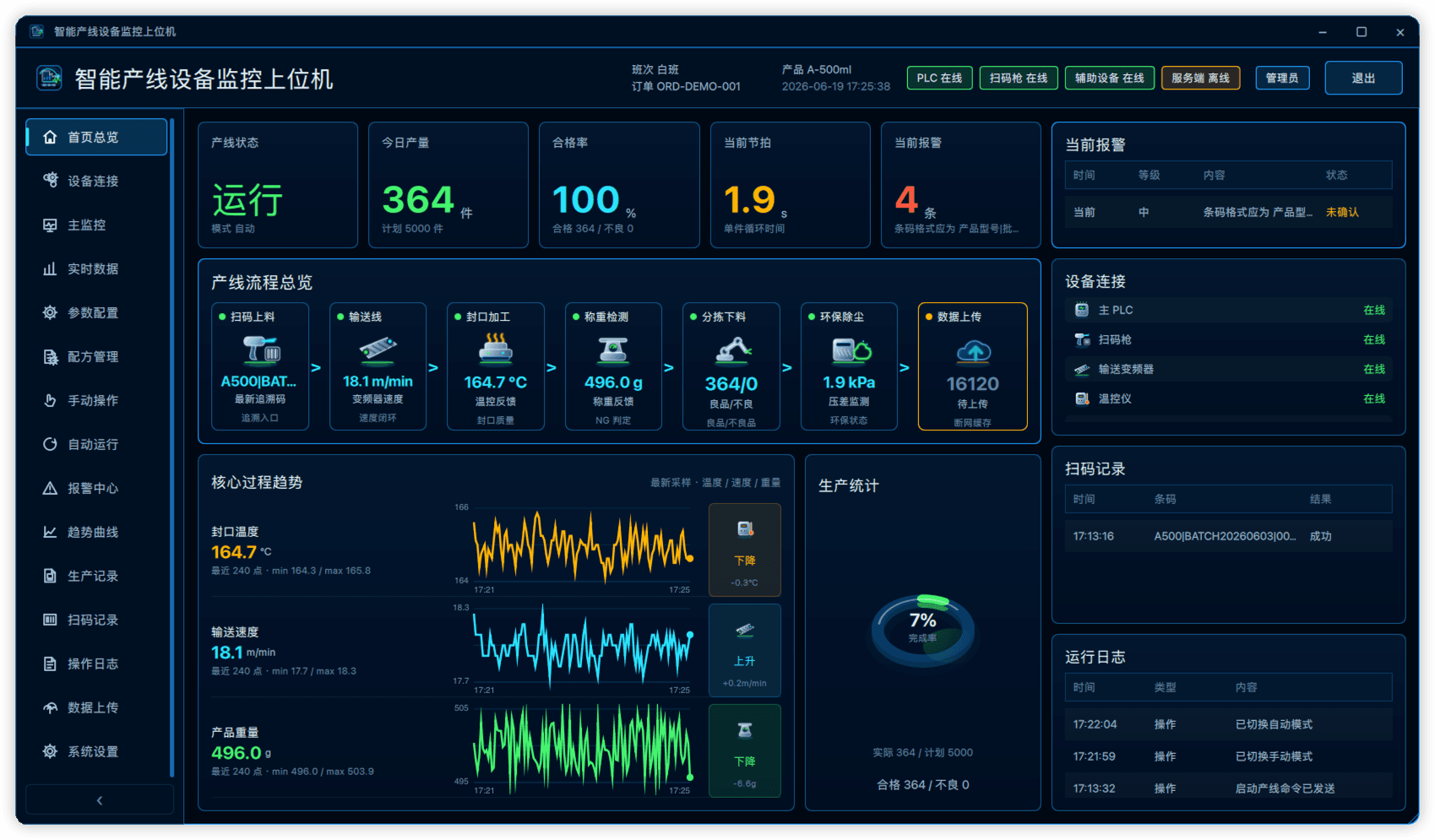

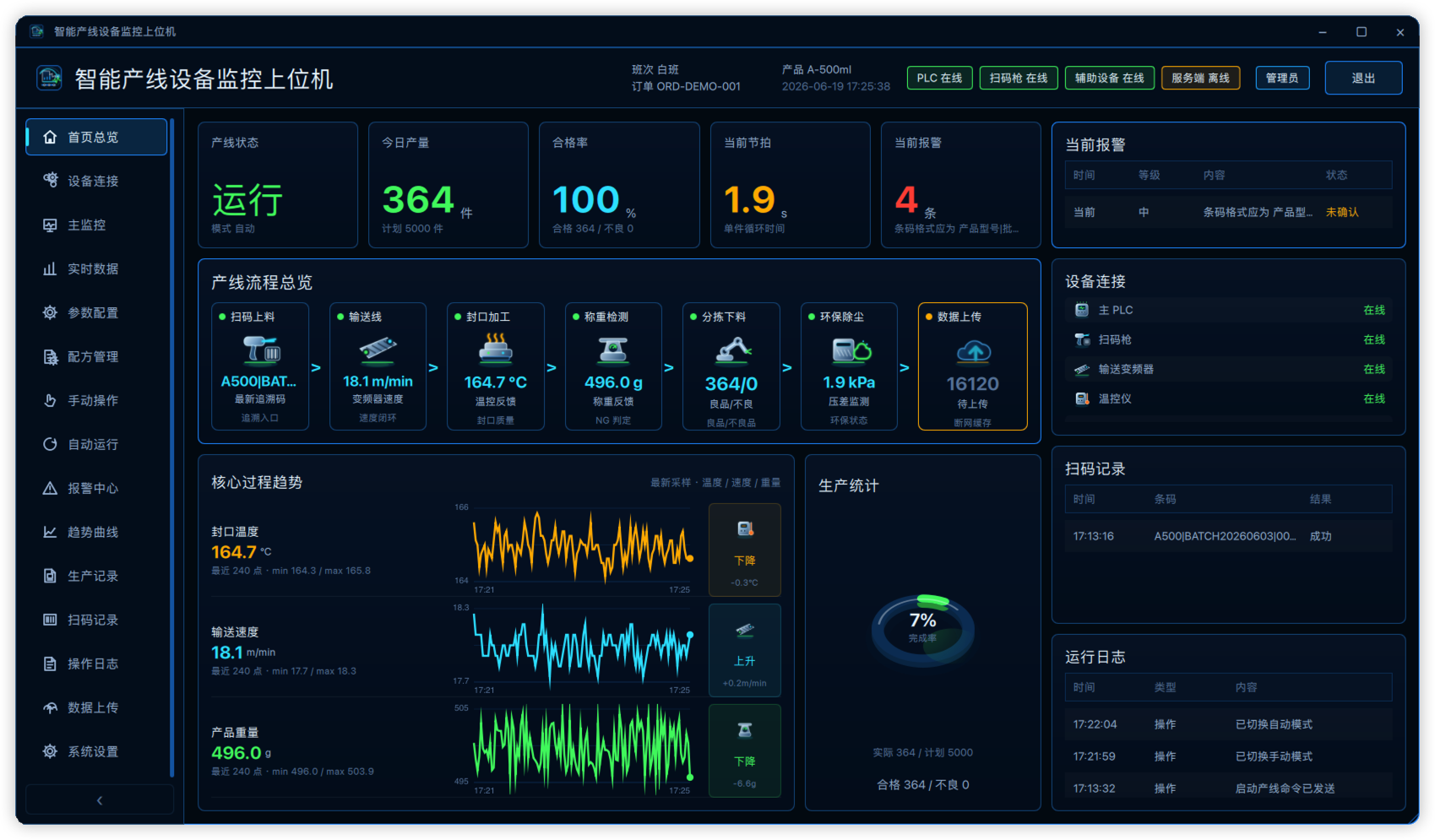

2. 首页总览与主监控
首页用于管理层和演示场景快速掌握整线运行状态，集中呈现产线状态、今日产量、合格率、当前节拍、报警数量、设备连接状态、最近扫码记录、实时趋势和运行日志。

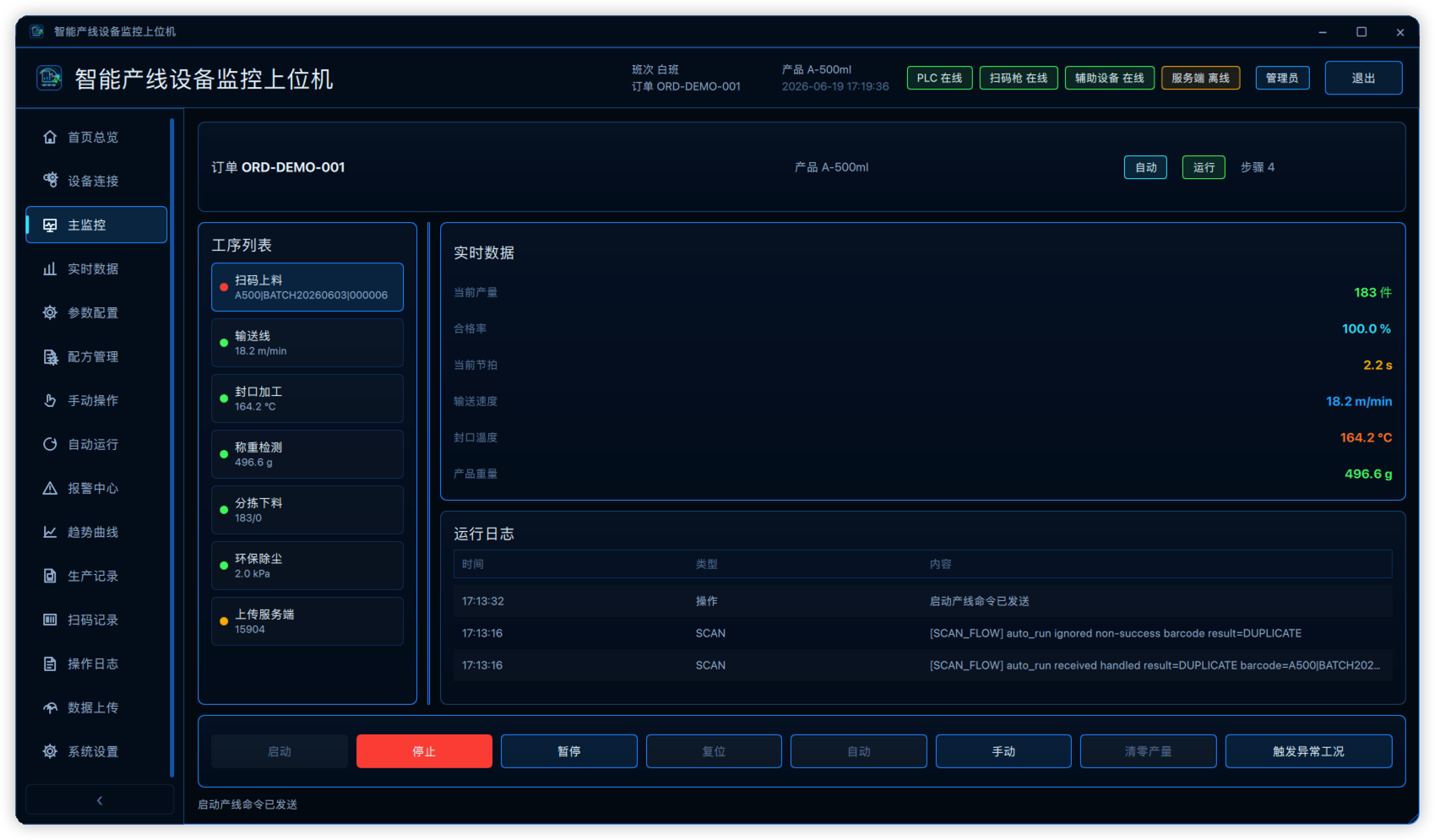

主监控用于现场操作人员查看产线流程、工序状态、当前步骤、实时数据和控制按钮。启动、停止、暂停、复位、模式切换等关键操作均经过权限校验、状态校验、二次确认和日志记录。

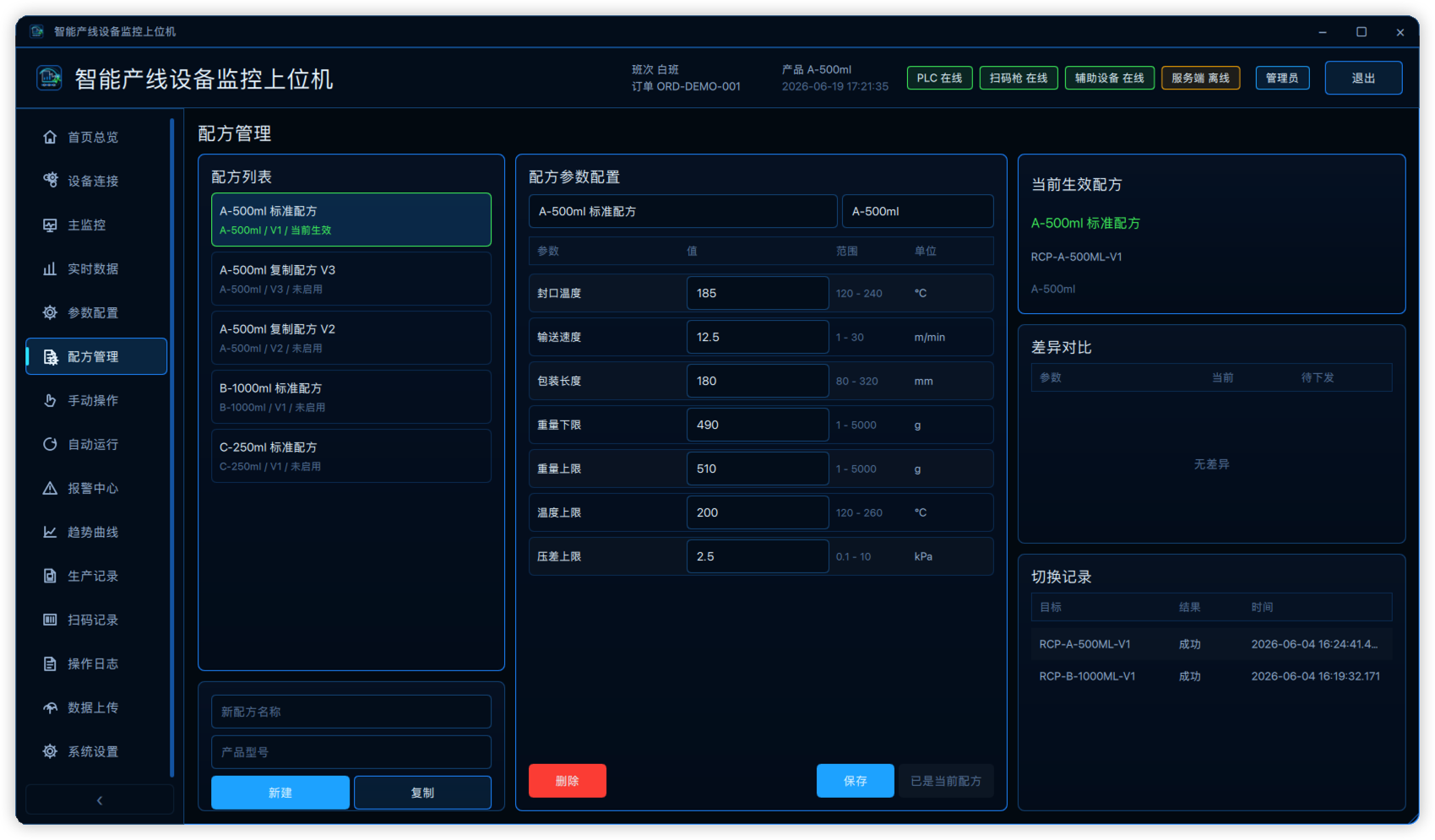

3. 参数配置与配方管理
系统内置多套产品配方，可管理封口温度、输送速度、包装长度、重量上下限、报警阈值等关键工艺参数。配方下发前进行权限检查、运行状态检查和参数范围校验，下发后读取设备数据进行回校，避免“参数写了但现场未生效”的交付风险。
适用于包装规格切换、产品型号切换、工艺参数版本管理和设备调试交接等场景。
4. 自动运行与手动调试

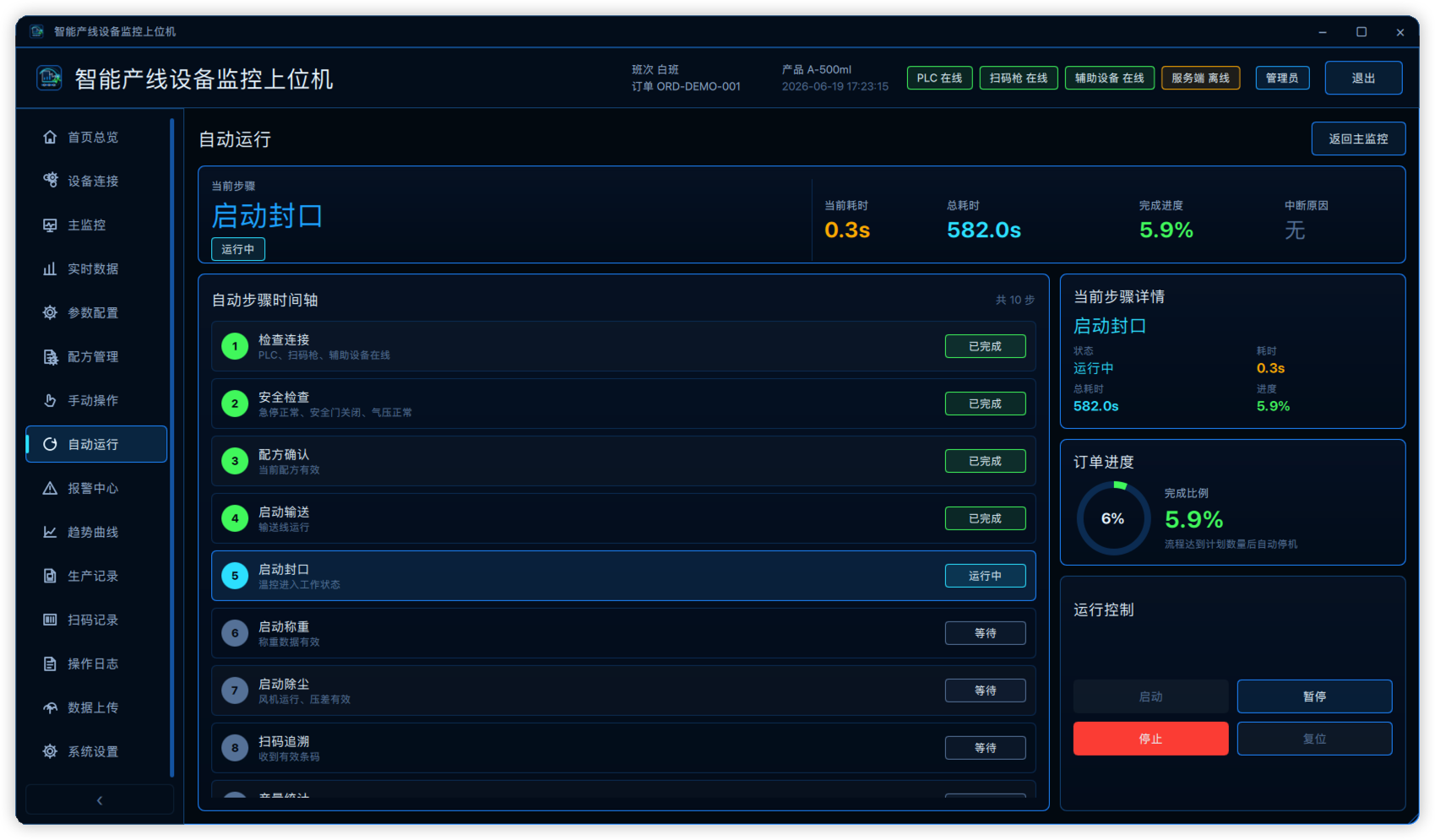

自动运行页面将产线启动流程拆解为连接检查、安全检查、配方确认、输送启动、封口启动、称重启动、除尘启动、扫码追溯、产量统计、订单完成等步骤，便于客户理解整线运行逻辑。

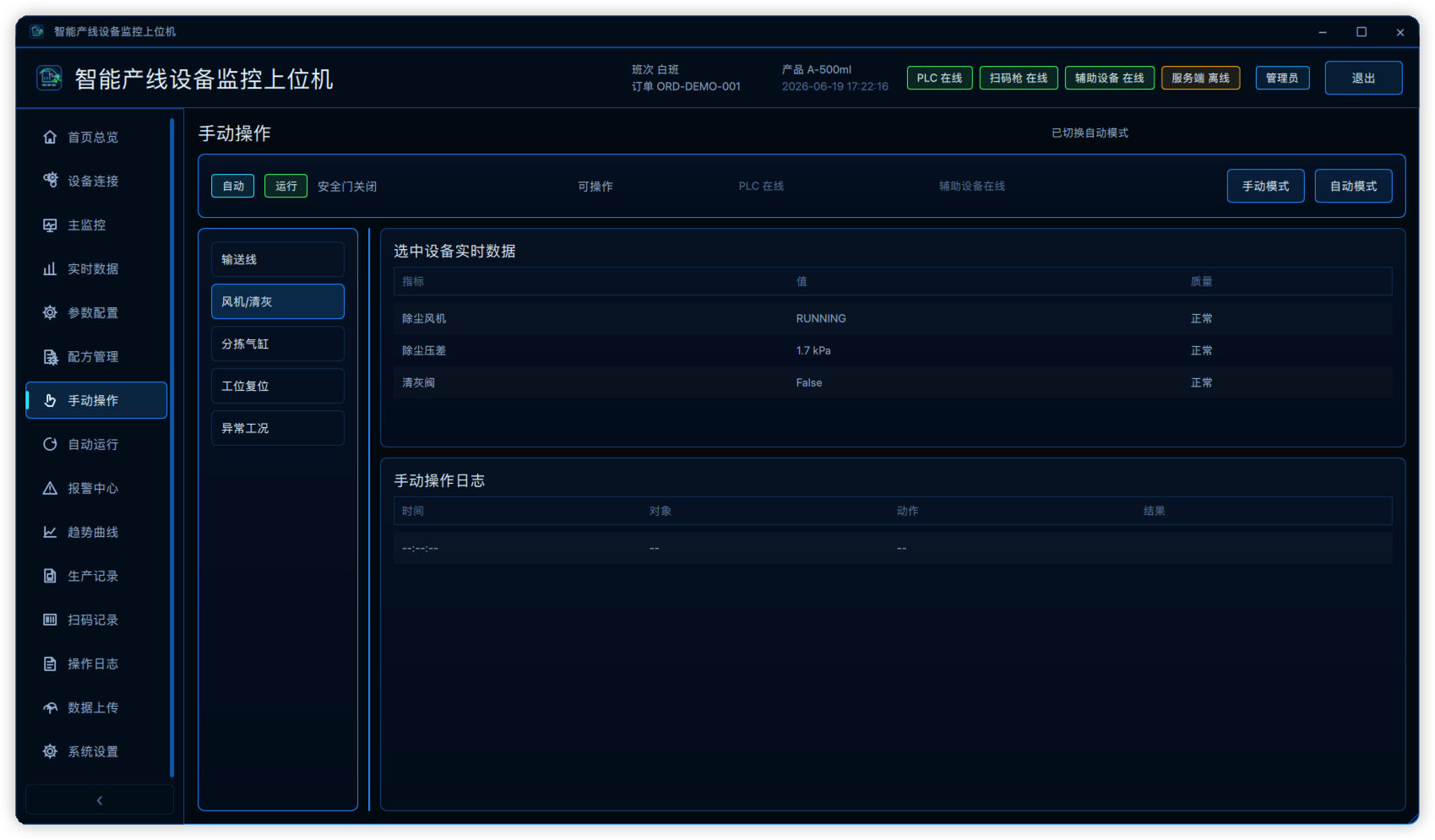

手动操作页面面向设备调试、点检和维修场景，可对输送线、风机、清灰阀、分拣气缸等对象进行受控操作。急停、安全门、气压、设备在线状态、运行模式等条件都会参与安全联锁判断。

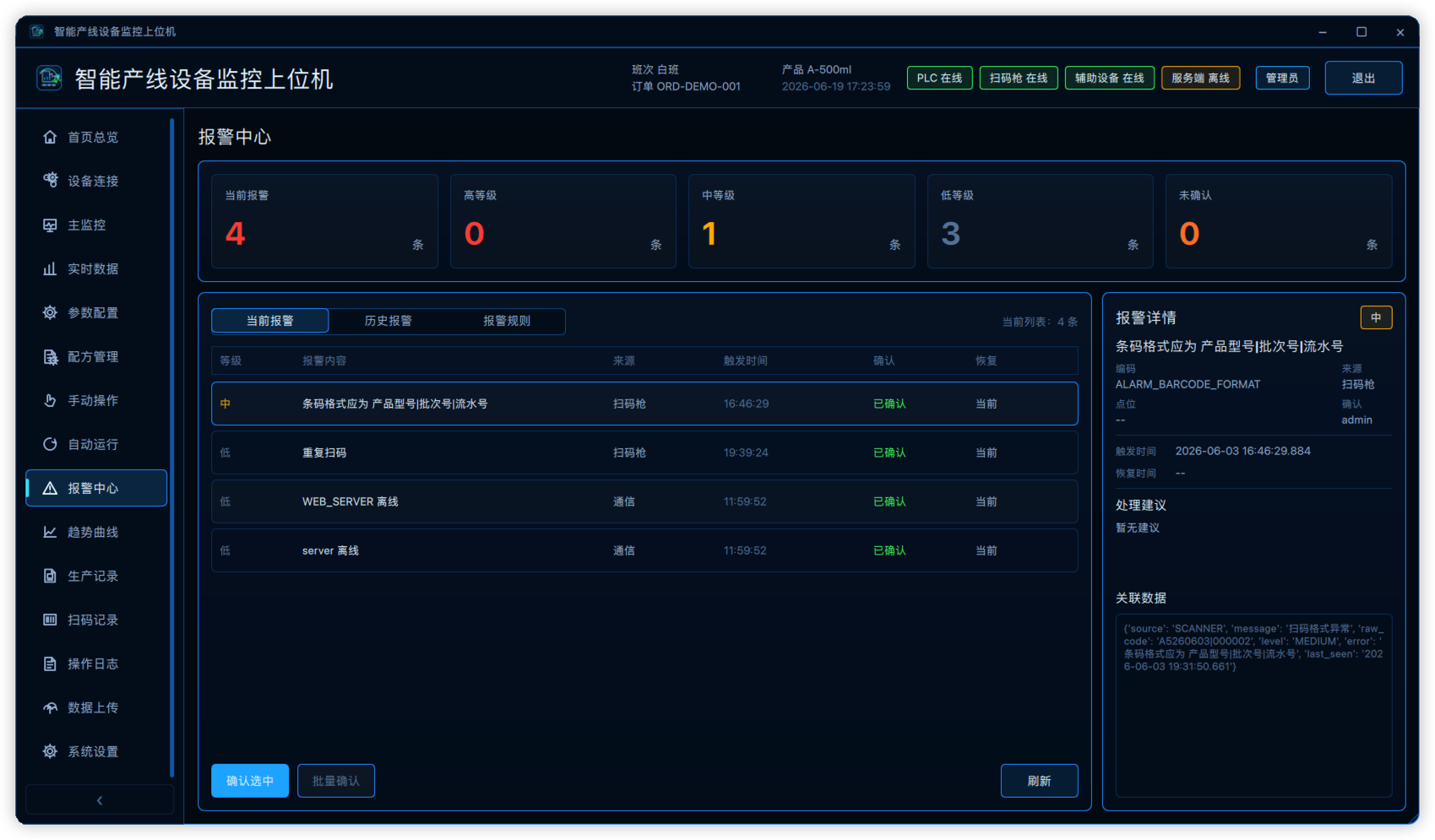

5. 报警中心与日志审计

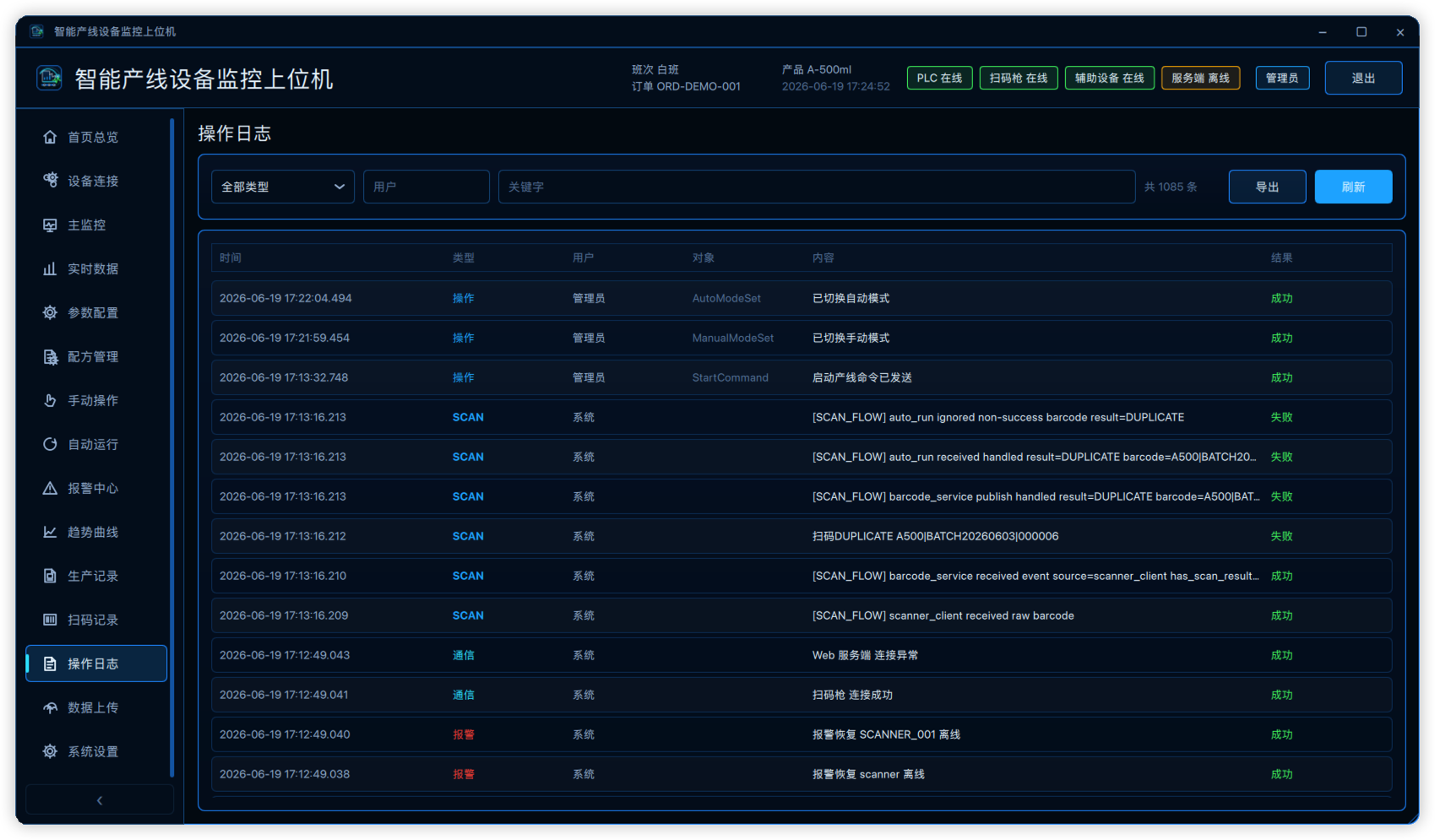

报警中心统一接收来自 PLC、扫码枪、现场设备和上传服务的异常事件，支持高、中、低等级报警、弹窗提醒、报警确认、自动恢复、历史查询和处理建议。日志审计记录登录、操作、参数修改、配方切换、通信异常、上传结果等关键行为，为设备运维和质量追溯提供依据。

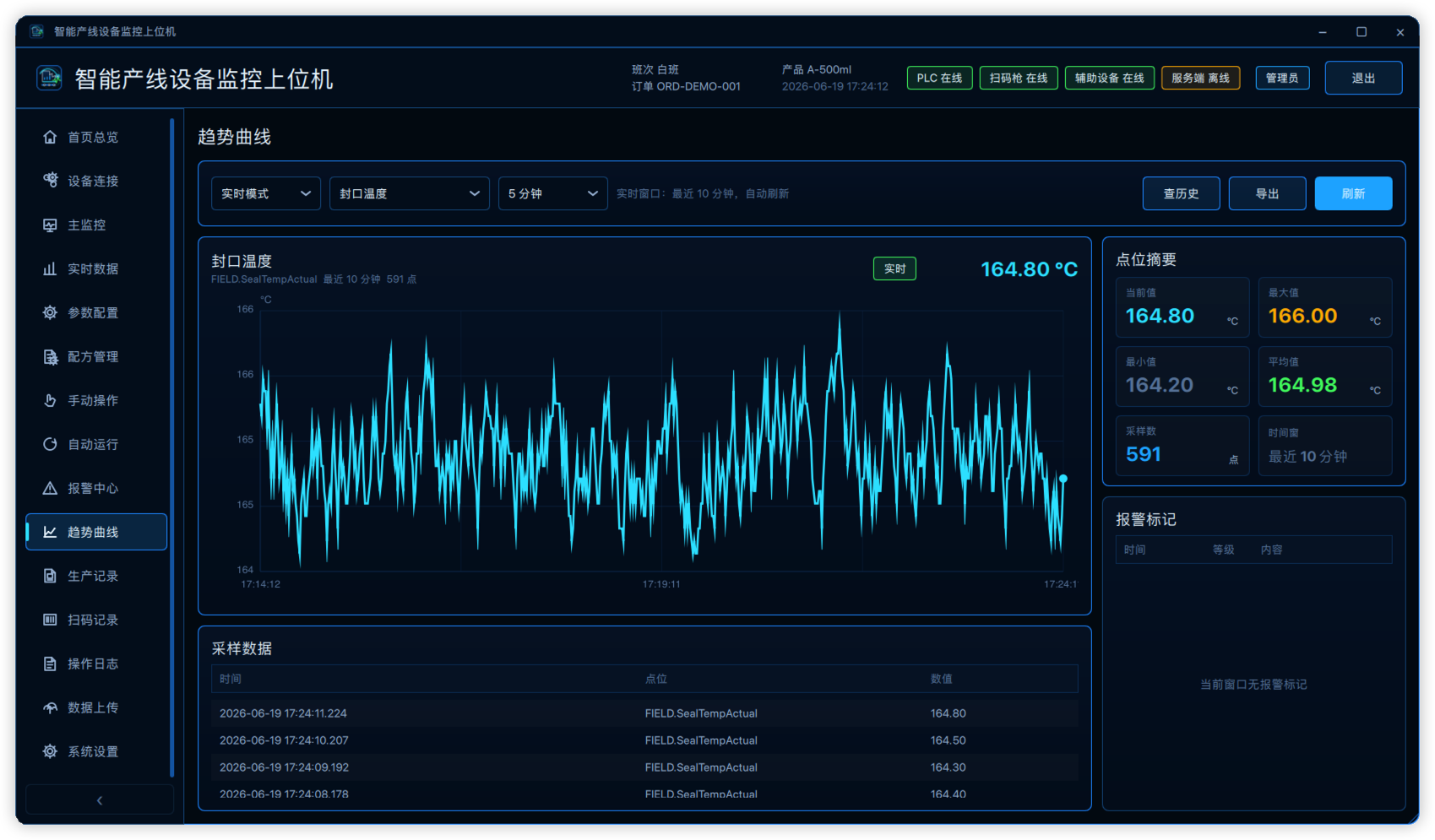

6. 趋势曲线、生产记录与扫码追溯

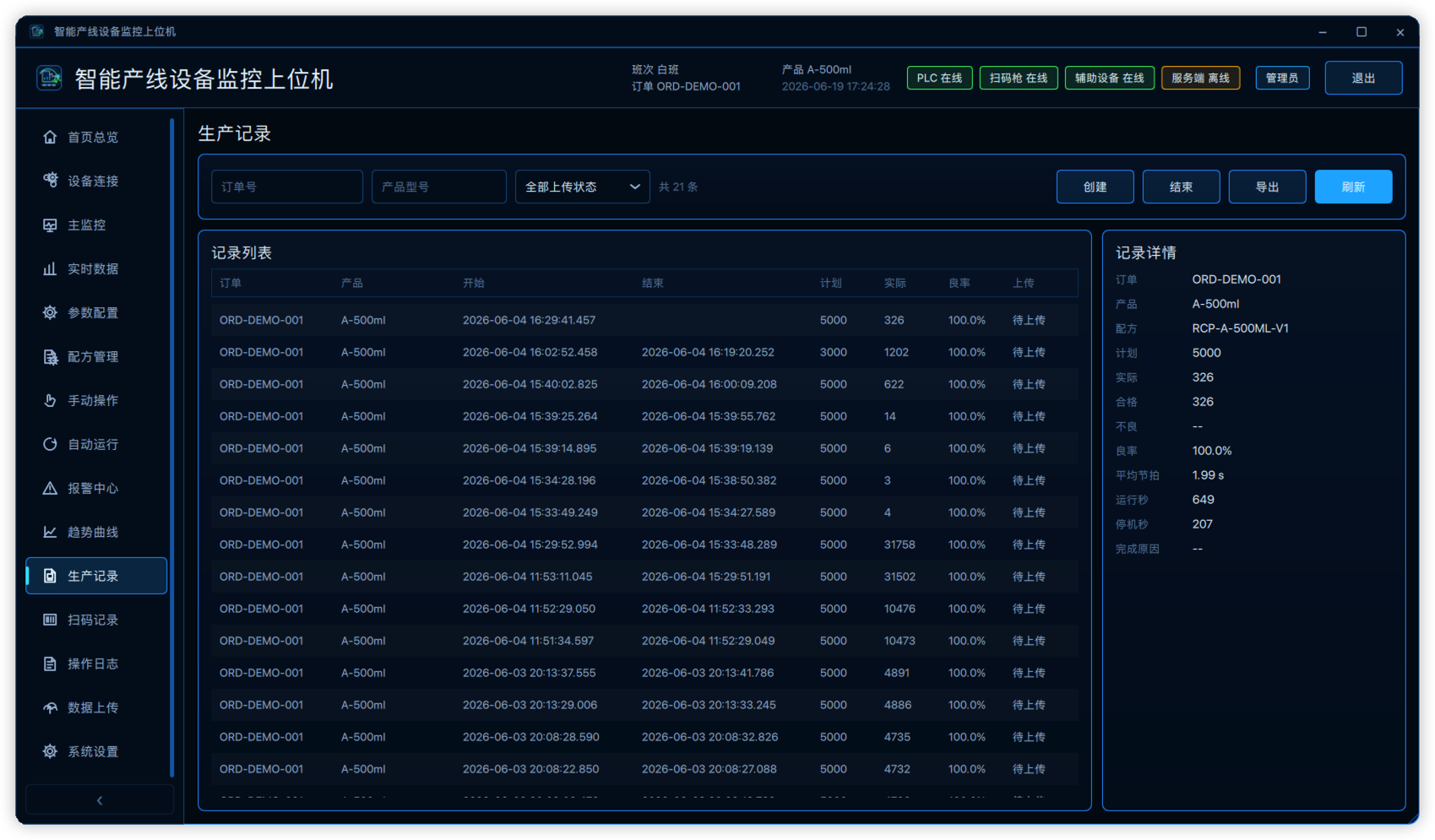

系统支持温度、速度、重量、电流、功率、压差、产量、节拍等关键点位的实时曲线和历史曲线查询，并可在曲线上标记报警发生时间。生产记录记录订单、产品、配方、开始结束时间、计划数量、实际数量、良品、不良、运行时长和平均节拍。
扫码追溯支持“产品型号|批次号|流水号”格式解析，可识别重复扫码、格式错误、产品与当前配方不匹配等异常，并联动报警中心。

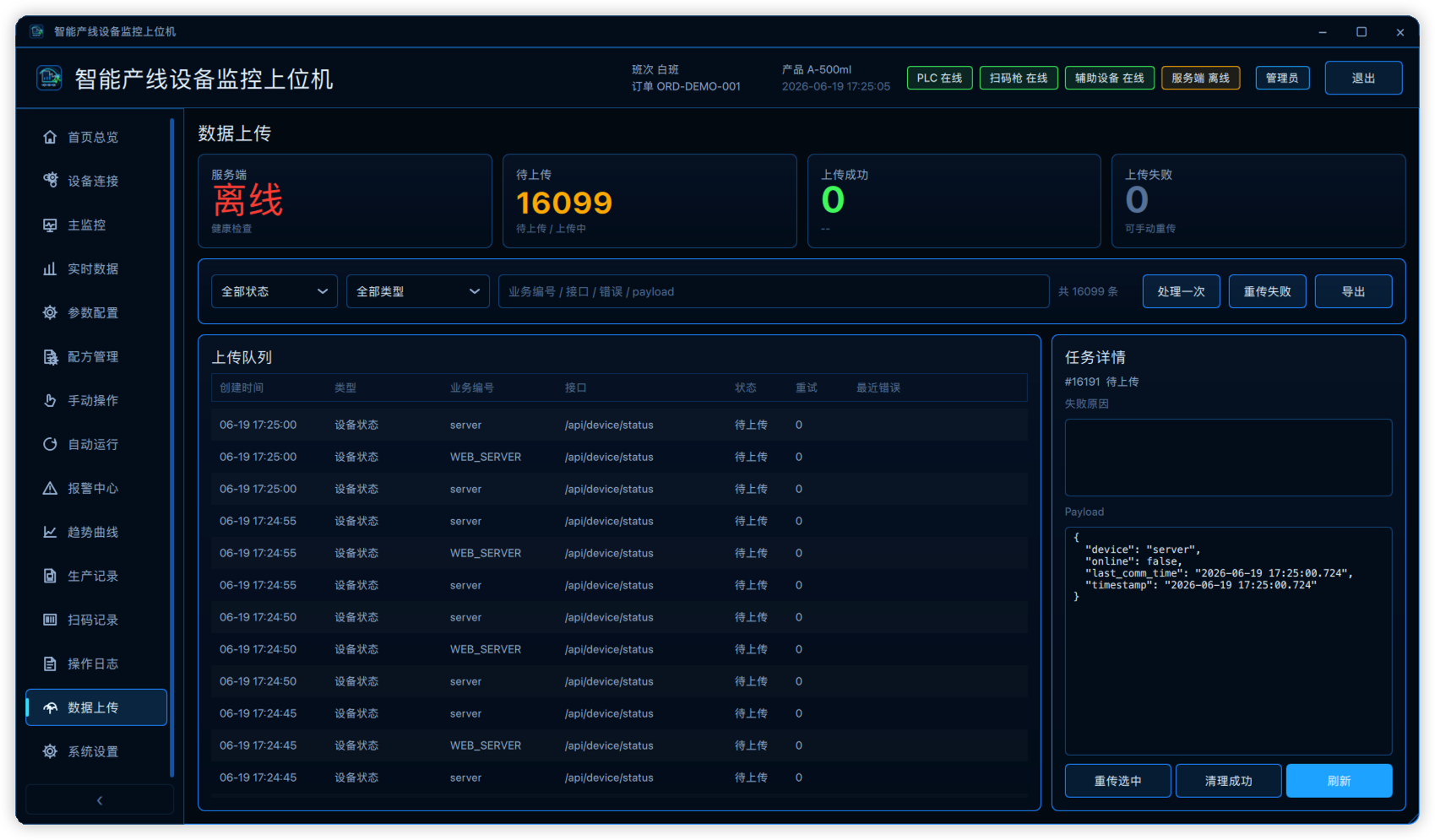

7. 本地存储、断网缓存与自动补传
工业现场网络并不总是稳定，因此系统设计了本地存储和上传队列。报警、生产记录、扫码记录、操作日志等业务数据先落本地数据库，再进入上传队列。服务端离线时，系统继续采集和记录；服务端恢复后，按数据产生时间自动补传。
适用场景
本案例可直接适用于或快速改造到以下场景：
- 包装设备：包装机、封口机、称重检测、扫码追溯、产品换型。
- 非标自动化：自动流程展示、手动调试、PLC 控制、报警闭环。
- 输送分拣：输送线状态、变频器数据、分拣口状态、堵料或过载报警。
- 环保设备：风机、压差、滤芯、阀门、水泵等设备运行监控。
- 能源设备：电压、电流、功率、电量、能耗趋势和异常告警。
- 消防设备：泵组、阀门、液位、压力、烟感状态和联动记录。
- 设备远程运维：现场数据本地采集，上传到 Web 平台进行远程查看和统计分析。
可扩展业务场景
该软件不是一次性演示界面，而是可以继续扩展为多个行业版本的工业软件底座：
- 对接 MES：上传生产订单、产量、质量、批次和设备状态。
- 对接 ERP：同步订单计划、物料批次和产品型号。
- 能耗管理：沉淀班次、产线、设备维度的能耗报表。
- 设备预测性维护：基于电流、温度、压差、振动等数据建立异常趋势分析。
- 多产线看板：将单线监控扩展为车间级、工厂级集中监控。
- 设备厂商售后平台：将现场上位机数据上传到云端，支持远程诊断、故障统计和维保计划。
- 合规审计与质量追溯：把扫码、配方、报警、操作日志与生产记录关联，形成批次级证据链。
核心技术能力
项目对外呈现的是业务闭环，但背后体现了多项工业软件开发能力：
- 工业通信接入：支持 Modbus TCP、串口扫码、TCP 扫码、HTTP REST 等多类现场和平台接口。
- 实时数据建模：将 PLC、仪表、扫码枪等数据统一转换为带单位、精度、质量标识和采集时间的实时点位。
- 状态中心与事件驱动：通过统一状态快照驱动首页、主监控、报警、趋势、上传等模块协同刷新。
- 权限与安全联锁：关键操作具备角色权限、设备状态、运行模式、安全门、急停等多条件保护。
- 本地优先的数据可靠性：SQLite 本地存储、上传队列、失败重试和断网补传，保证现场生产数据不因网络波动丢失。
- 可配置点位与规则：设备点位、报警规则、上传参数、工艺参数可配置，便于按行业快速复用。
- 桌面端工业 UI：采用深色高信息密度界面，兼顾大屏展示效果和现场操作效率。
交付价值
通过该项目，客户获得了一套可运行、可复制的工业上位机软件样板：
- 形成从设备接入到服务端上传的完整业务闭环。
- 覆盖生产监控、报警处理、配方管理、扫码追溯、历史查询等核心工业场景。
- 支持断网情况下的本地生产记录和恢复补传，提升现场可靠性。
- 可快速替换业务模板，扩展到包装、输送、环保、能源、消防等行业。
- 为设备厂商对外展示“软硬件一体化交付能力”提供可视化案例。
