工业园区综合能源本地监控系统案例

案例概述

本案例面向制造型工业园区、配电房、综合能源站和光储充一体化站点，建设一套部署在本地工控机上的综合能源监控软件。系统将高低压开关柜、变压器、电力仪表、微机保护、储能 PCS/BMS、光伏逆变器、充电桩和环境门禁等设备统一接入，实现现场实时监测、异常报警、事件留痕、历史追溯和平台上传。

它解决的不是“把数据放到屏幕上”这一层问题，而是把现场设备、值班人员、运维流程和上级平台串成完整闭环：现场网络中断时，本地仍可独立采集、报警和存储；平台恢复后，数据、报警和事件可继续补传，保证现场运行不失控、问题处理不断链。

核心定位：面向真实交付现场的工业能源本地监控上位机。

客户背景

某某科技制造园区已投运多栋生产车间、研发楼、仓库、员工停车区及光储充一体化区域。园区由 10kV 市电接入，经配电房变压器降压后向各用电区域供电，同时建设屋顶光伏、工商业储能柜和充电桩，用于绿电消纳、削峰填谷和车辆补能。

现场设备来源复杂，包含多厂家电表、保护装置、温控器、逆变器、储能设备和充电设备。过去各系统相对割裂，配电房依赖人工巡检，异常定位慢，数据追溯困难，也缺少稳定的本地边缘采集入口支撑上级 Web 平台。

业务痛点

痛点	现场表现	带来的影响
人工巡检效率低	值班员定时抄表、看柜、记录温度和设备状态	容易漏记、错记，异常发现滞后
多厂家设备割裂	配电、光伏、储能、充电桩各自管理	无法从一次图联动分析负荷与异常
开关状态不透明	断路器、柜门、手车、接地开关状态分散	跳闸或误操作后定位慢
越限报警不及时	过压、过流、过温、谐波、离线等缺少集中告警	小异常可能发展成停电或设备故障
故障追溯困难	缺少完整事件、趋势、报警处理记录	难以判断故障原因和责任边界
平台依赖现场边缘数据	上级 Web 平台需要稳定数据源	网络中断时数据容易丢失或延迟

建设目标

系统围绕园区电气运维的真实流程建设，从设备接入到报警处理形成闭环。

flowchart LR A[现场设备接入] --> B[实时采集] B --> C[状态监测] C --> D[越限判断] D --> E[本地报警] E --> F[值班处理] F --> G[事件留痕] G --> H[历史追溯] H --> I[平台上传] I --> J[运营与能耗分析]

建设完成后，值班人员可以在运行总览判断站点是否安全，在配电一次图定位具体设备和回路，在报警中心完成确认、处理、恢复和关闭，在历史曲线和事件记录中复盘故障过程，并将关键数据同步给上级平台。

解决方案

统一接入现场设备

系统支持将电表、保护装置、温控器、变压器、储能 PCS/BMS、光伏逆变器、充电桩控制器等设备纳入统一设备档案和点表管理。每台设备可以配置所属区域、柜号、回路、通信参数、采集点位、报警阈值和页面绑定关系。

典型接入对象包括：

类型	监测内容
高压开关柜	进线、出线、保护动作、断路器、手车、接地开关状态
低压配电柜	三相电压、电流、功率、电能、功率因数、馈线负载
变压器	绕组温度、负载率、风机状态、超温和过载报警
电能质量设备	电压偏差、频率偏差、三相不平衡、THDu、THDi、谐波趋势
储能系统	SOC、SOH、充放电功率、PCS 状态、BMS 状态、电池簇告警
光伏逆变器	当前发电功率、日发电量、累计发电量、逆变器状态
充电桩	桩状态、枪状态、充电功率、充电电量、故障码
环境与门禁	温湿度、柜门、配电房门、环境异常

本地实时监控与报警闭环

系统在本地完成数据采集、数据质量判断、越限识别、报警生成、人工确认、处理记录和恢复关闭。即使上级平台或外部网络不可用，现场值班室仍能独立运行。

sequenceDiagram participant Device as 现场设备 participant Local as 本地监控系统 participant Operator as 值班员 participant Platform as Web平台 Device->>Local: 上送电参量、开关量、温度、故障状态 Local->>Local: 判断数据质量与报警规则 Local-->>Operator: 弹出报警并定位设备 Operator->>Local: 确认报警并填写处理说明 Local->>Local: 记录事件、趋势、处理闭环 Local-->>Platform: 上传报警、事件、历史数据 Platform-->>Local: 网络异常时暂停接收 Local->>Local: 本地缓存待上传数据 Local-->>Platform: 网络恢复后按顺序补传

配电与综合能源联动

软件不仅监控传统配电房，也将储能、光伏、充电桩纳入同一业务视角。例如充电区多台快充桩同时运行时，系统可以联动展示充电桩功率、充电区馈线负载率、一次图报警状态和历史趋势；储能放电时，也能看到园区总进线功率变化和变压器负载变化。

这让客户不只是看到“某个设备异常”，而是能理解“哪个业务负荷导致了异常、影响了哪条回路、该如何处置”。

核心页面

以下页面可在官网案例中配合截图展示。截图位置已预留，后续可手动上传替换。

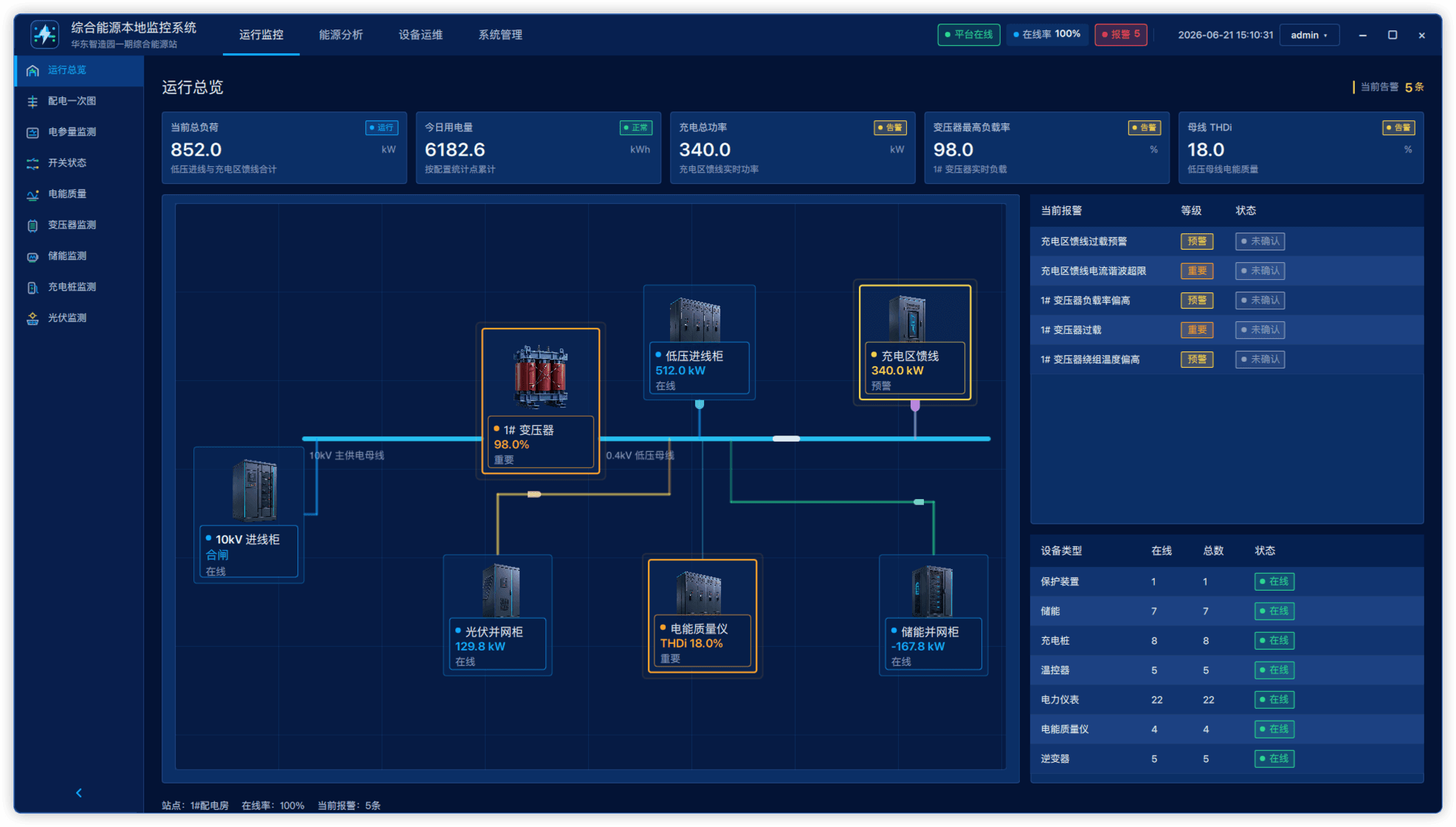

运行总览

运行总览用于值班人员第一时间判断园区整体运行状态，包括当前总负荷、今日用电量、光伏发电、储能 SOC、充电总功率、变压器最高负载率、设备在线率和当前报警数。页面还展示近 24 小时负荷趋势、能源流向、设备在线统计和当前报警 Top 5。

适合展示系统的“全站态势感知”能力。

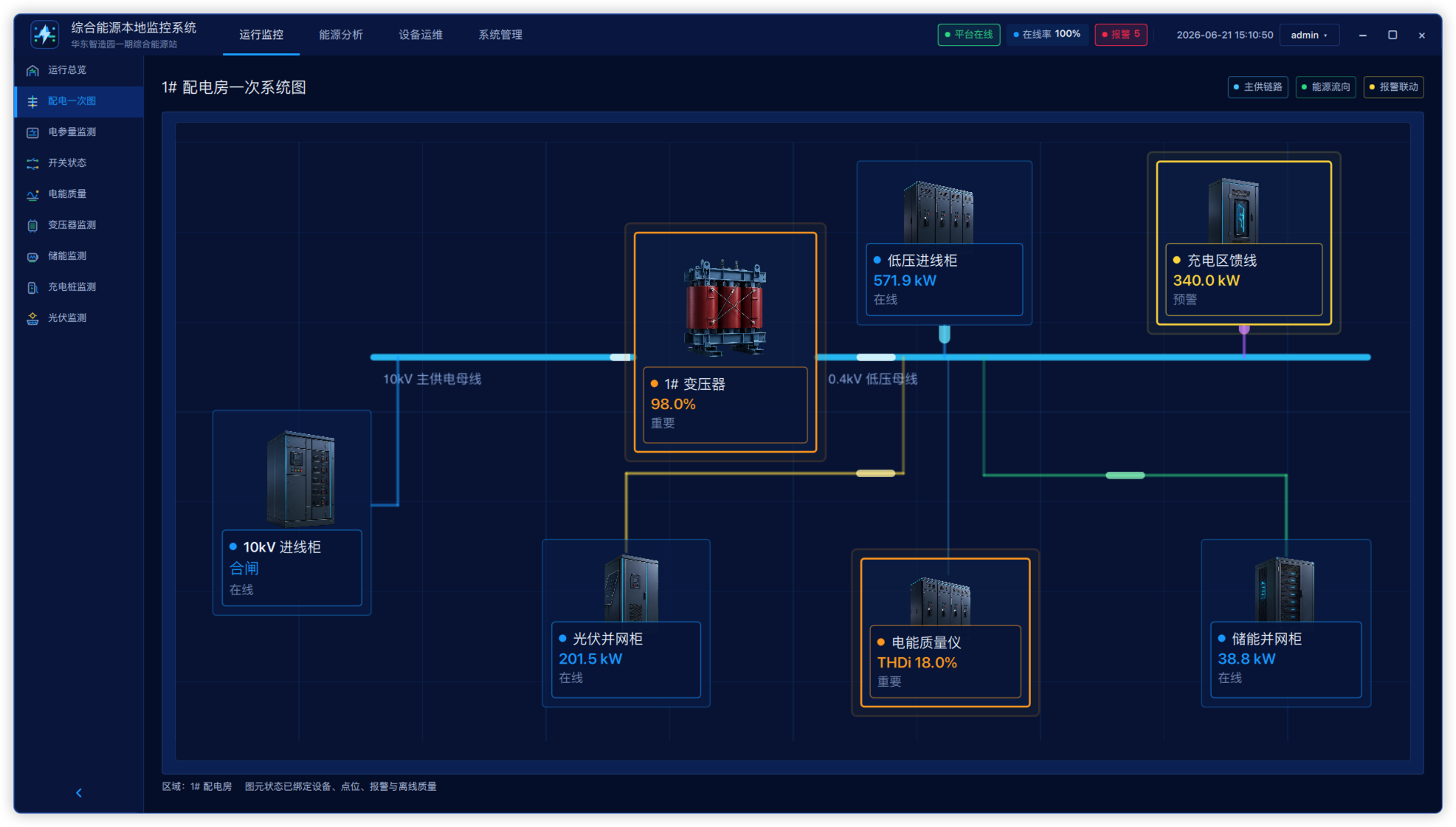

配电一次图

配电一次图按照高压进线、母线、变压器、低压进线、馈线、储能并网、光伏并网和充电区馈线的实际拓扑展示。断路器分合、跳闸、离线、报警、旧值等状态通过图元、颜色和文字共同表达，点击设备可打开详情抽屉。

适合展示工业电力软件对现场拓扑和设备状态的表达能力。

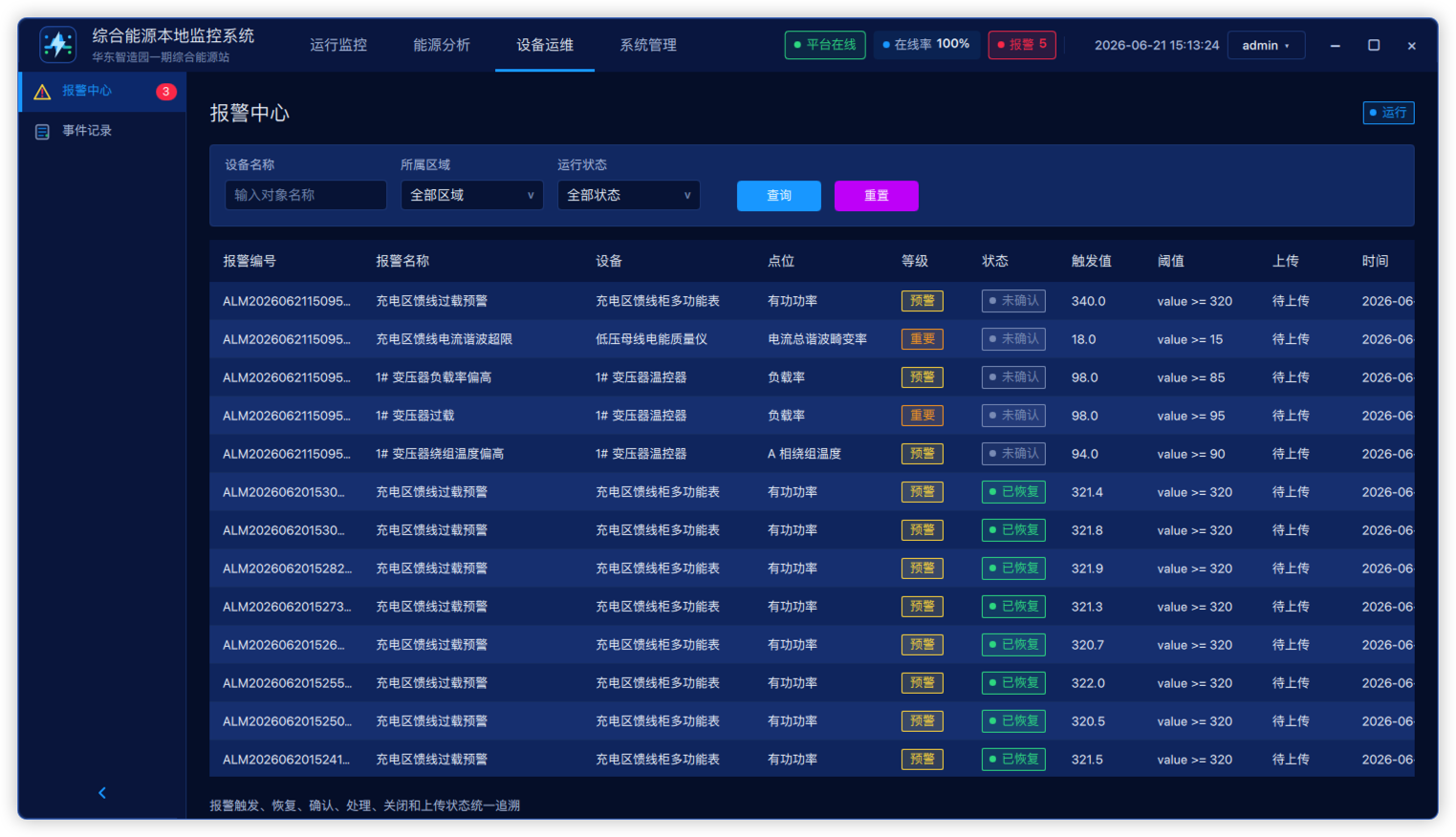

报警中心

报警中心支持当前报警、历史报警、等级筛选、设备筛选、处理状态筛选和报警详情查看。每条报警包含触发值、阈值、持续时间、关联设备、关联事件、处理人、处理说明和上传状态，形成从触发到关闭的完整记录。

适合展示系统的运维闭环能力，而不是单纯的报警列表。

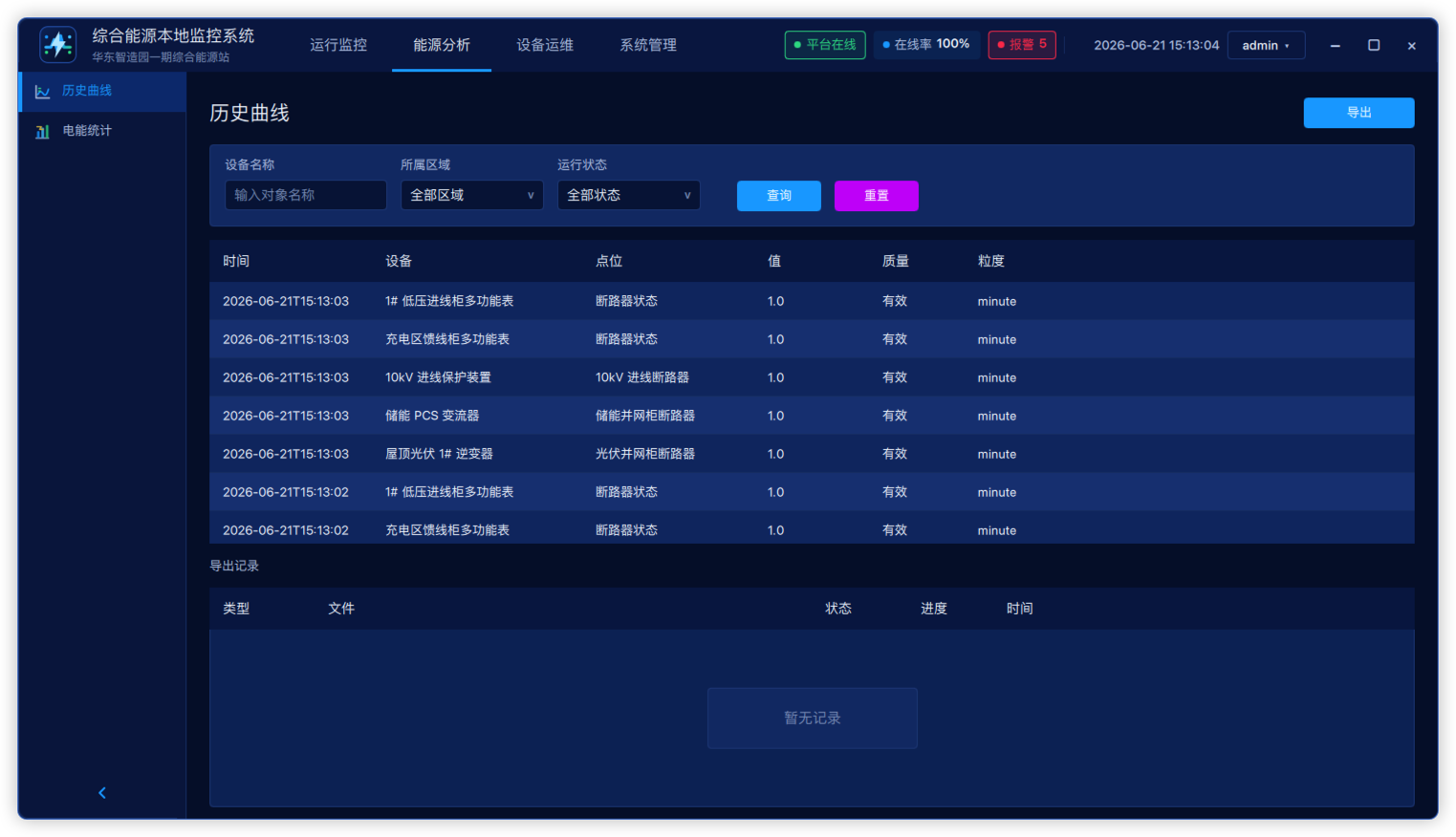

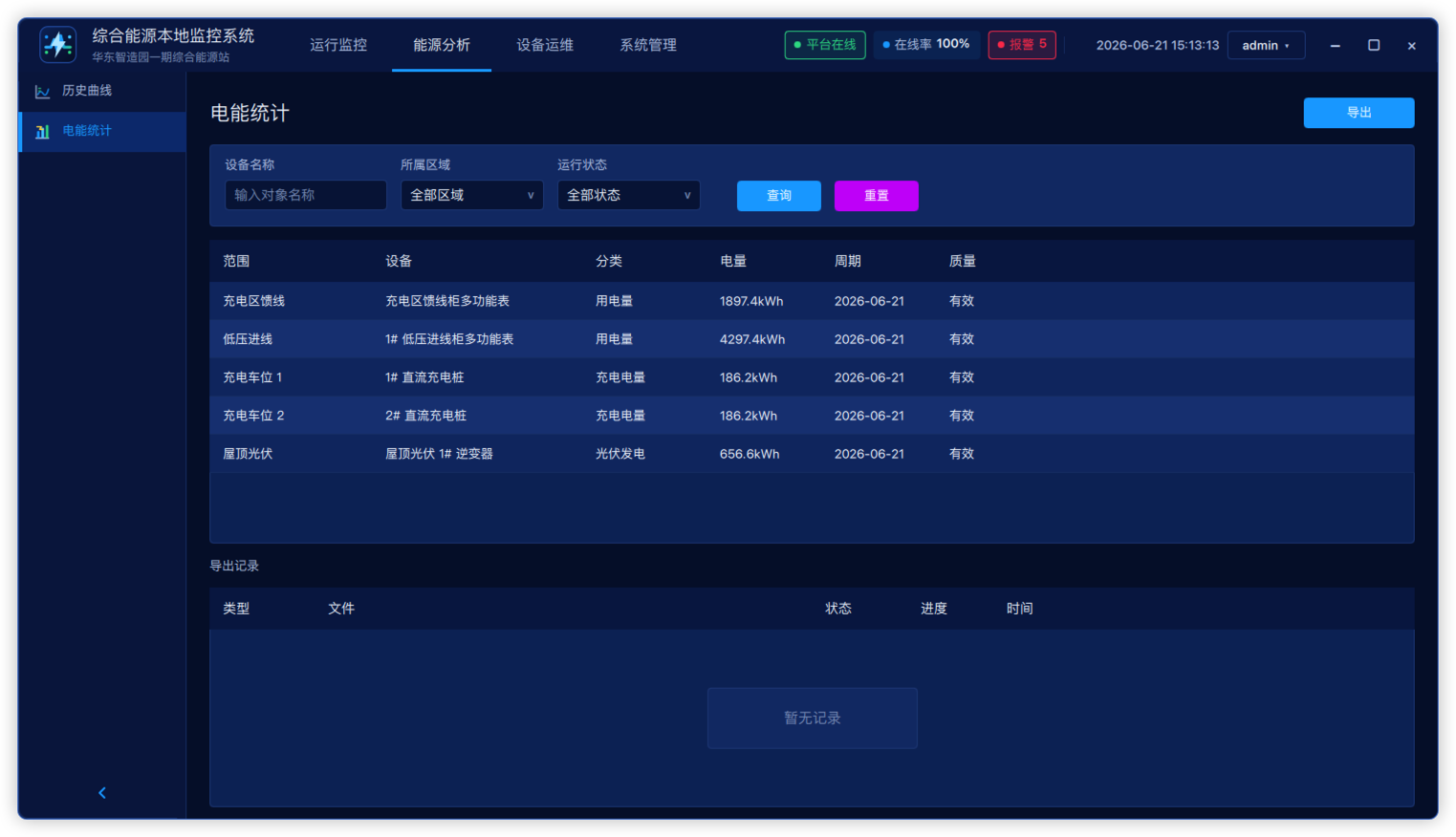

历史数据与电能统计

历史数据支持设备、点位、时间范围和粒度选择，可进行多曲线对比、报警点标记、趋势追溯和数据导出。电能统计可按回路、区域、设备、日/月周期进行用电、光伏、储能、充电等统计。

适合展示系统对故障复盘、负荷分析、能耗统计和报表导出的支撑能力。

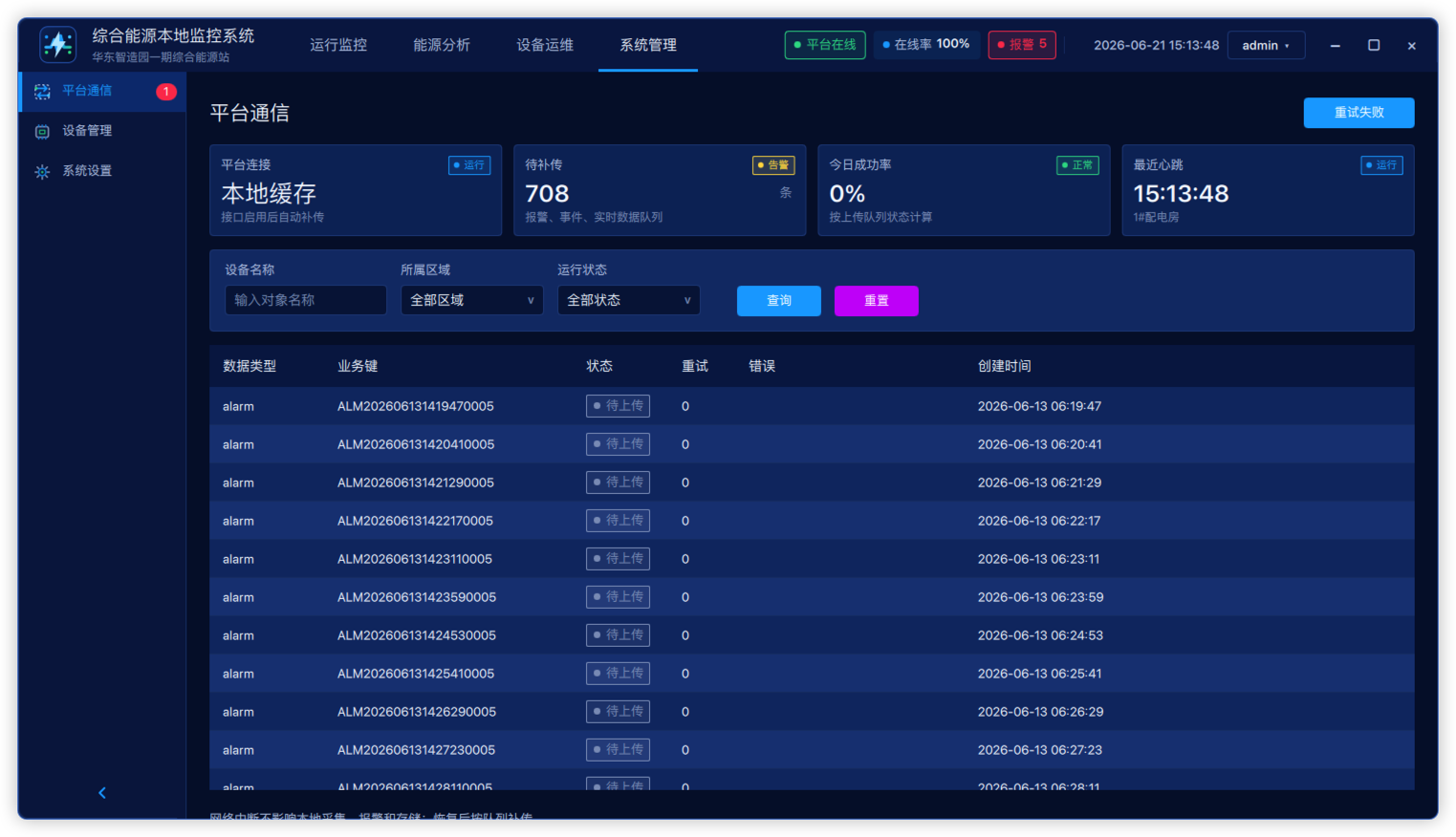

平台通信与系统设置

平台通信页面展示平台连接状态、最近上传时间、上传成功率、待补传数量、接口异常和失败重试。系统设置覆盖站点信息、用户权限、报警策略、数据保留、备份恢复、日志和系统健康。

适合展示本地上位机作为边缘采集端的可靠交付能力。

典型业务流程

从总览发现异常到报警闭环

flowchart TD A[运行总览出现未处理报警] --> B[查看报警摘要] B --> C[进入配电一次图] C --> D[定位充电区馈线柜高亮] D --> E[打开设备详情] E --> F[查看三相电流和负载率趋势] F --> G[跳转充电桩监测] G --> H[确认多台快充桩同时工作] H --> I[报警中心确认并填写处理说明] I --> J[负荷恢复后关闭报警] J --> K[报警与事件上传平台]

这个流程体现系统从“发现问题”到“定位回路”再到“处理闭环”的能力，适用于配电房值守、充电站运营和园区综合能源运维。

变压器负载与储能联动分析

flowchart TD A[变压器负载率升高] --> B[生成负载率偏高预警] B --> C[查看变压器负载趋势] C --> D[查看储能当前放电功率] D --> E[对比园区总进线功率] E --> F[判断削峰填谷效果] F --> G[形成事件与能耗数据] G --> H[上传能耗管理平台]

这个流程适合展示工商业储能项目中的“配电安全 + 能源调度 + 能耗统计”一体化价值。

谐波超限追溯到业务负荷

flowchart TD A[电能质量页面发现 THDi 超限] --> B[生成谐波超限报警] B --> C[查看谐波趋势] C --> D[关联充电区功率曲线] D --> E[定位午后快充高峰] E --> F[生成电能质量事件] F --> G[上传电能质量分析平台]

这个流程适合展示系统在电能质量治理、充电站运维、光伏和储能并网场景中的分析能力。

可扩展业务场景

本系统的设备模型、点表配置、报警规则、一次图绑定和上传字段均按项目化方式设计，可以扩展到多类工业能源与电力监控场景。

mindmap root((综合能源本地监控系统)) 制造园区配电房值守车间能耗统计变压器负载监测光储充一体化光伏发电监测储能削峰填谷充电负荷联动商业综合体多回路用电监测电能质量分析报警值班闭环电气运维公司多站点边缘采集设备巡检替代故障追溯报表电力成套厂开关柜监控配套保护装置接入项目交付模板工商业储能 PCS/BMS监测并网柜状态充放电统计

可进一步扩展的具体业务包括：

场景	扩展方向
多配电房园区	增加多区域、多站点切换和站点级汇总
工商业储能项目	增加策略执行记录、需量控制和峰谷收益统计
光储充站点	增加车位/枪位可视化、订单电量、充电运营统计
电能质量治理	增加治理设备状态、治理前后对比和专项报表
配电运维服务	增加巡检工单、缺陷管理、维保计划和报告模板
成套设备交付	按柜型预置点表模板、一次图模板和报警规则模板
企业能源管理	增加班组、产线、产品维度的能耗分摊与对标分析

核心技术能力

本案例重点体现工业软件交付能力，技术实现服务于现场稳定运行。

能力	对业务的价值
多协议设备接入	支持串口、以太网、工业网关等现场接入方式，适配多厂家设备
点表和设备模板化	同类设备可快速复制配置，减少实施成本
数据质量判断	区分有效值、离线、超时、异常、旧值，避免误导值班判断
本地缓存与补传	平台或网络异常时不影响现场运行，恢复后继续上传
报警防抖与状态流转	避免瞬时抖动刷屏，让报警具备确认、处理、恢复、关闭流程
一次图配置绑定	图元、设备、点位、报警关系可配置，便于项目化交付
历史数据与导出	支持故障复盘、能耗统计和客户验收报表
权限与审计	关键参数修改、报警处理、用户登录均可追溯

在技术架构上，系统采用桌面端 HMI/SCADA 风格界面、本地数据库、后台采集服务、报警服务、历史服务和上传队列分层设计。采集、上传、数据库写入与界面刷新相互隔离，适合 Windows 工控机长时间运行。

交付价值

维度	交付价值
运维效率	值班人员从人工巡检转为集中监控，减少漏检和重复记录
安全管理	过压、过流、过温、跳闸、离线、谐波等异常及时发现
故障定位	从总览、一次图、报警、趋势、事件多维度定位问题
能源协同	配电、光伏、储能、充电桩数据统一分析
数据资产	历史曲线、电能统计、报警事件长期留存，可用于复盘和报表
平台支撑	为 Web 电力监控、能耗管理、报警中心提供稳定边缘数据入口
项目复制	可按客户行业替换设备清单、点表、一次图、Logo 和上传字段

适用客户

制造工厂、工业园区、产业园区

配电房、箱变、综合能源站

光储充一体化项目

工商业储能项目

充电站及园区停车充电场景

电气运维公司

电力成套设备厂

商业综合体、医院、学校等重点用能单位

项目指标

指标	结果
接入设备规模	支持不少于 80 台现场设备
点位规模	支持不少于 3000 个采集点位
关键遥信刷新	1 秒内刷新
关键遥测刷新	1 至 5 秒可配置
历史查询	24 小时分钟级曲线 3 秒内返回
报警响应	达到规则条件后 1 秒内生成报警
数据保留	分钟级历史 2 年，报警/事件/操作日志 5 年
稳定性	支持 7 x 24 小时运行，交付验收包含 72 小时稳定性验证
部署方式	支持 Windows 10/11 工控机离线部署

总结

本案例展示了一套面向真实工业现场的综合能源本地监控系统。它将配电房值守、设备采集、报警闭环、历史追溯、能源统计和平台上传融合在同一套软件中，既能解决客户现场运维效率和安全管理问题，也能作为上级能源平台、电力监控平台和报警平台的边缘数据底座。

对外展示时，该案例可重点传达三点能力：我们能理解工业现场的真实业务流程，能把复杂设备接入和运维闭环产品化，也能交付可扩展、可长期运行、可项目复制的工业软件。
