工业网关配置工作台：面向制造现场的设备联网与网关投运软件
案例概述
本案例围绕制造企业动力站房设备联网场景，建设一套面向工业网关现场投运、数据采集验证、平台接入和运维诊断的桌面工作台软件。
在典型工厂现场，空压机、电表、PLC、变频器、冷干机、温湿度传感器等设备往往来自不同厂家，通信方式、寄存器地址、数据类型和点位命名各不相同。传统交付方式高度依赖工程师手工记录、Excel 点位表和命令行调试，容易出现网关连错、点位配错、采集异常难定位、平台上线缺少闭环等问题。
工业网关配置工作台将“发现网关、配置协议、维护点位、验证数据、注册平台、下发配置、日志诊断、固件维护、交付归档”整合到同一个工程化软件中，让现场人员不依赖命令行，也能完成工业网关从安装调试到上线验收的完整闭环。
客户面临的问题
制造企业在推进设备联网和工业物联网平台建设时，经常遇到以下共性问题：
| 业务问题 | 对交付和运维的影响 |
|---|---|
| 现场设备品牌多、协议不统一 | 工程师需要逐台确认协议、地址、点位格式，交付周期长 |
| 点位表维护复杂 | 寄存器地址、倍率、单位、采集周期容易填错，后续排查成本高 |
| 采集结果不可视 | 无法快速判断问题来自接线、协议、寄存器、解析还是平台上传 |
| 网关接入平台步骤分散 | 网关注册、点位同步、状态上报、数据上传缺少统一验证入口 |
| 现场异常难复现 | 售后需要反复远程沟通，日志、配置、版本和运行状态难以统一打包 |
| 配置下发和升级风险高 | 一旦下发失败或固件升级失败，可能影响现场数据采集连续性 |
| 项目交付资产难沉淀 | 点位模板、配置版本、诊断记录和验收报告无法复用到下一个项目 |
解决方案
我们为该类工业设备联网场景设计并实现了工业网关配置工作台。软件以“现场交付项目”为核心组织对象，把网关、通道、下挂设备、点位、平台、配置版本、日志和报告纳入统一管理。
工作台不是单一的参数配置工具，而是一套贴近真实项目交付流程的工业软件。现场工程师可以在项目中完成网关搜索与连接，配置 RS485、Modbus RTU、Modbus TCP、TCP 和自定义协议通道，维护空压机、电表、PLC、变频器、传感器等设备的点位表，并通过实时数据预览确认采集值、工程值和通信质量。
平台接入完成后，软件可辅助完成网关注册、点位同步、状态上报和数据上传验证。配置下发前会进行完整校验，生成配置版本和备份记录；下发失败时保留原运行配置，并提供重试、日志查看和回滚入口。对于售后运维，工作台支持采集日志、上传日志、错误日志、重连日志、操作日志查询，并可导出包含配置、日志、版本、网络状态和运行状态的诊断包。
典型应用场景
动力站房设备联网
适用于制造企业空压站、配电房、冷却水系统、冷冻站、环境监测等公辅系统联网。现场可通过工业网关统一采集运行状态、压力、温度、电流、电压、电能、频率、故障码、环境温湿度等数据，并上传到 Web 设备管理平台。
典型项目规模可覆盖 2 台工业网关、17 台下挂设备、约 186 个采集点位，满足制造企业一期站房联网、扩线改造和设备监控平台接入需求。
设备联网项目交付
适用于设备厂商、系统集成商、工业互联网服务商为客户交付设备联网项目。工作台通过项目概览、点位模板、批量导入导出、配置下发、交付报告等能力，降低现场重复配置工作量，提升项目复制效率。
售后运维与故障诊断
适用于网关上线后的远程售后和现场维护。工程师可以通过数据预览和运行日志快速定位通信超时、解析失败、地址异常、平台认证失败、网络中断、固件包不匹配等问题，并导出脱敏诊断包用于后续分析。
核心业务流程
核心页面与功能

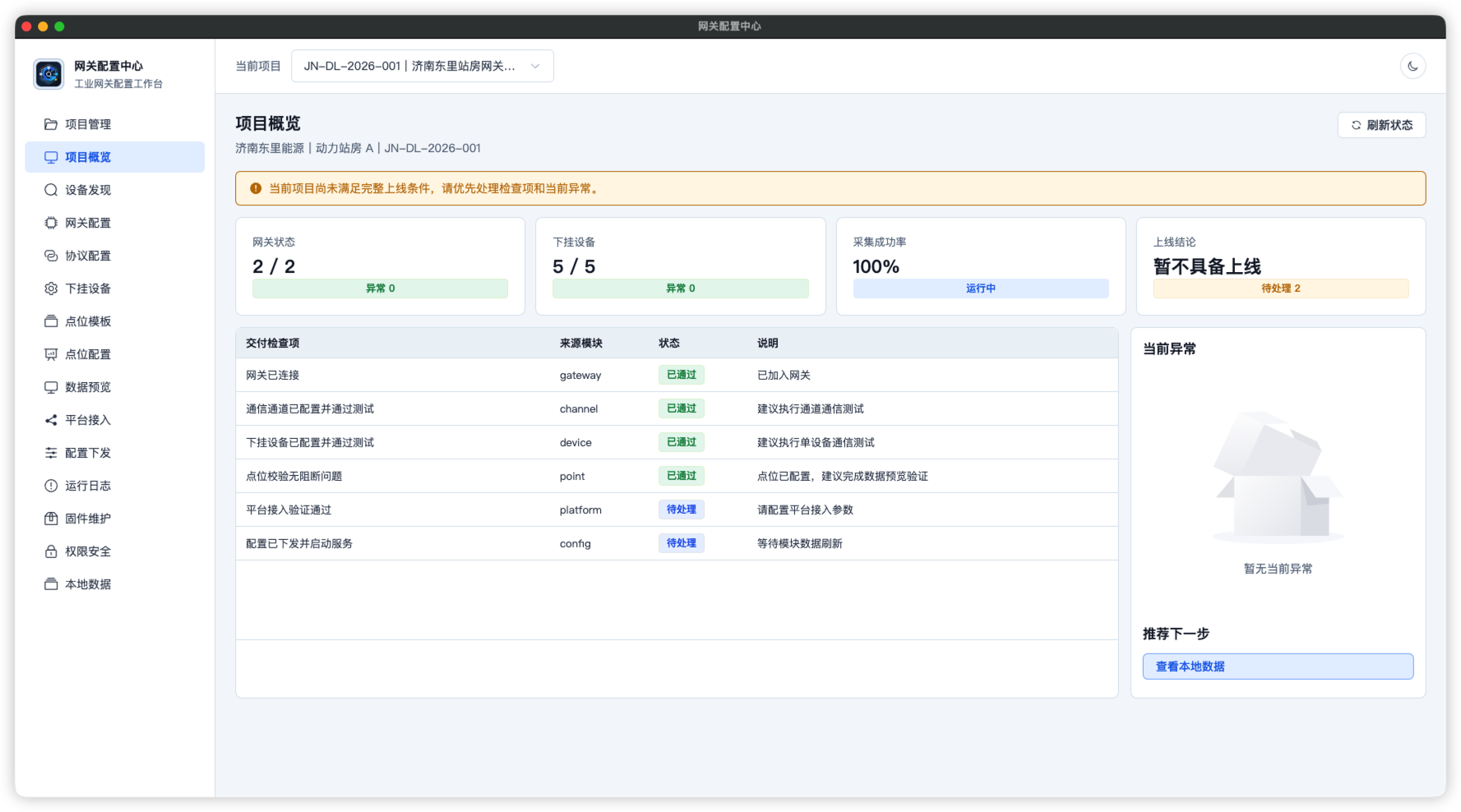

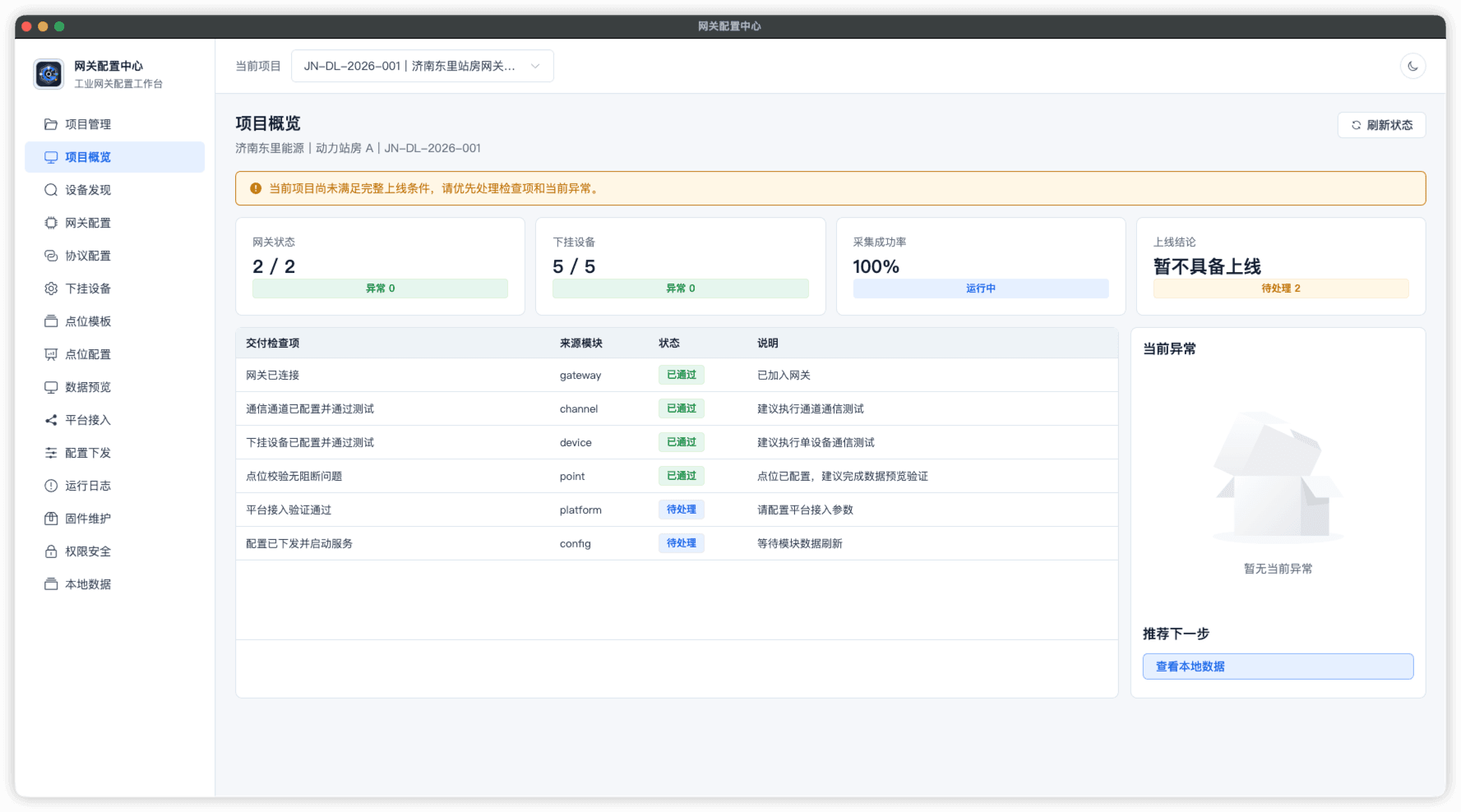

1. 项目概览
项目概览作为工作台首页，用于展示项目名称、客户厂区、站房、网关状态、设备状态、点位状态、采集成功率、平台连接状态、当前异常和交付进度。项目经理和现场工程师可以快速判断当前项目是否具备上线条件。

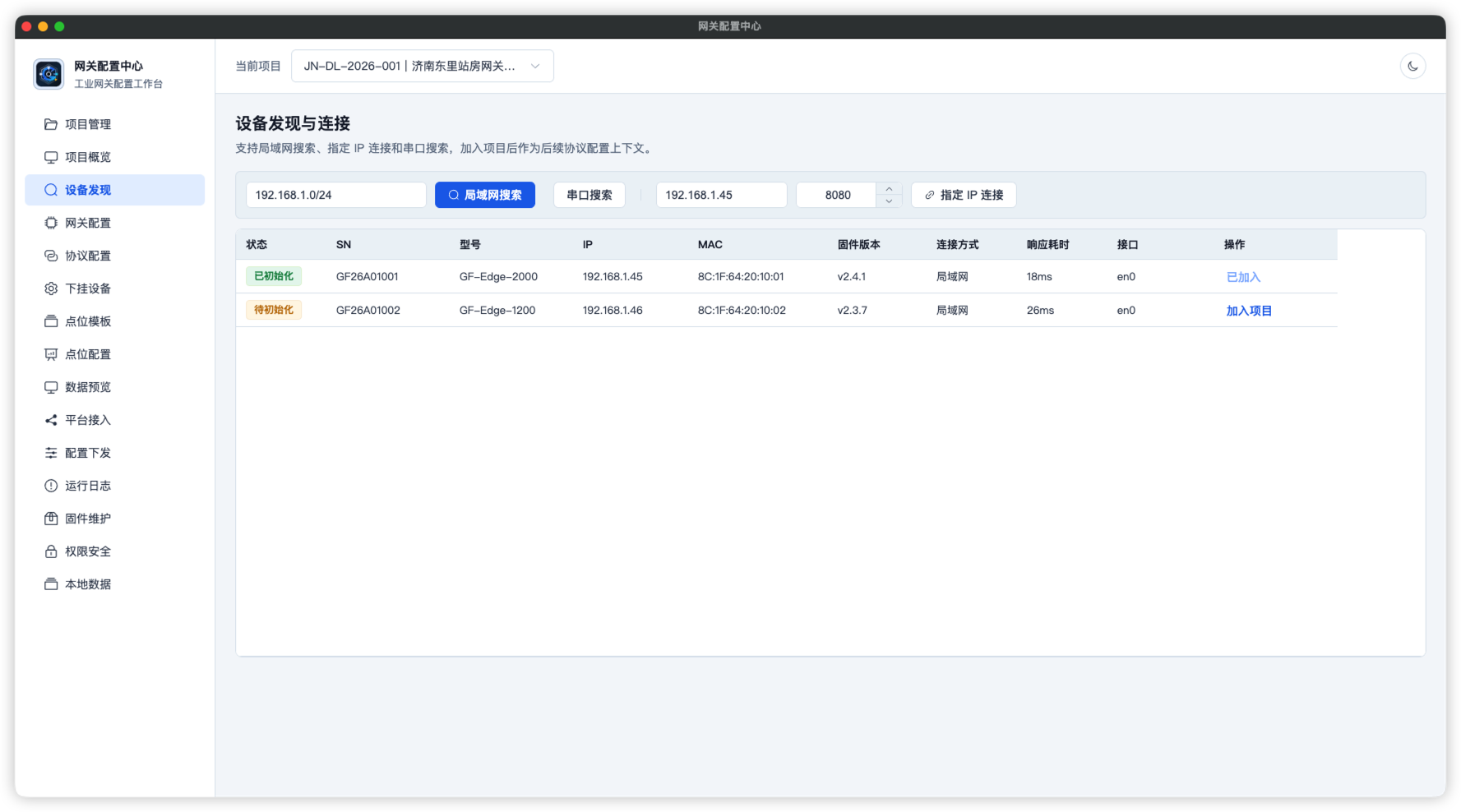

2. 设备发现与网关配置
支持局域网搜索、指定 IP 连接、串口搜索和设备识别，可读取网关 SN、IP、MAC、型号、固件版本、设备编号和连接状态。未初始化设备可直接进入初始化流程，完成名称、IP、设备编号等基础参数配置。

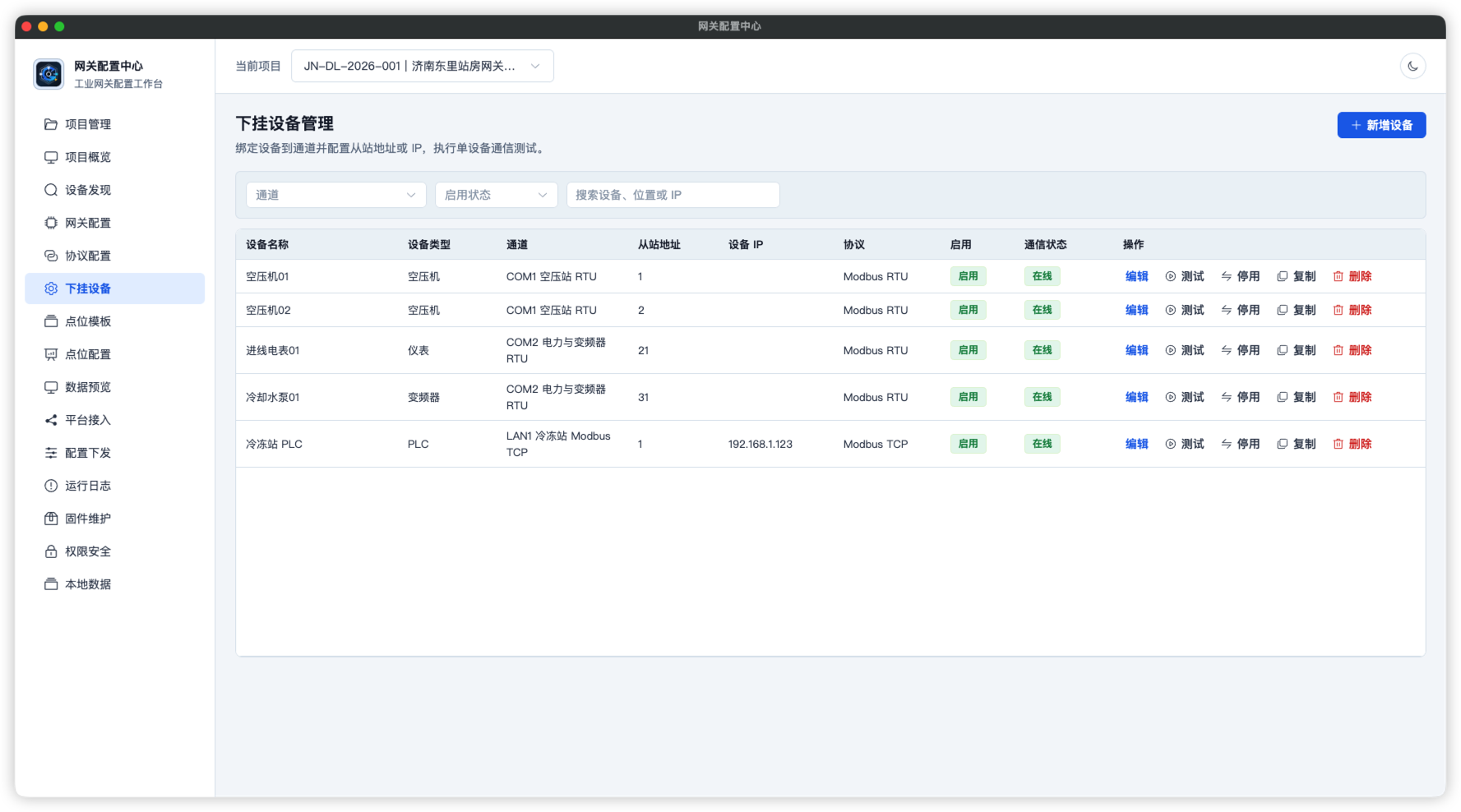

3. 协议通道与下挂设备

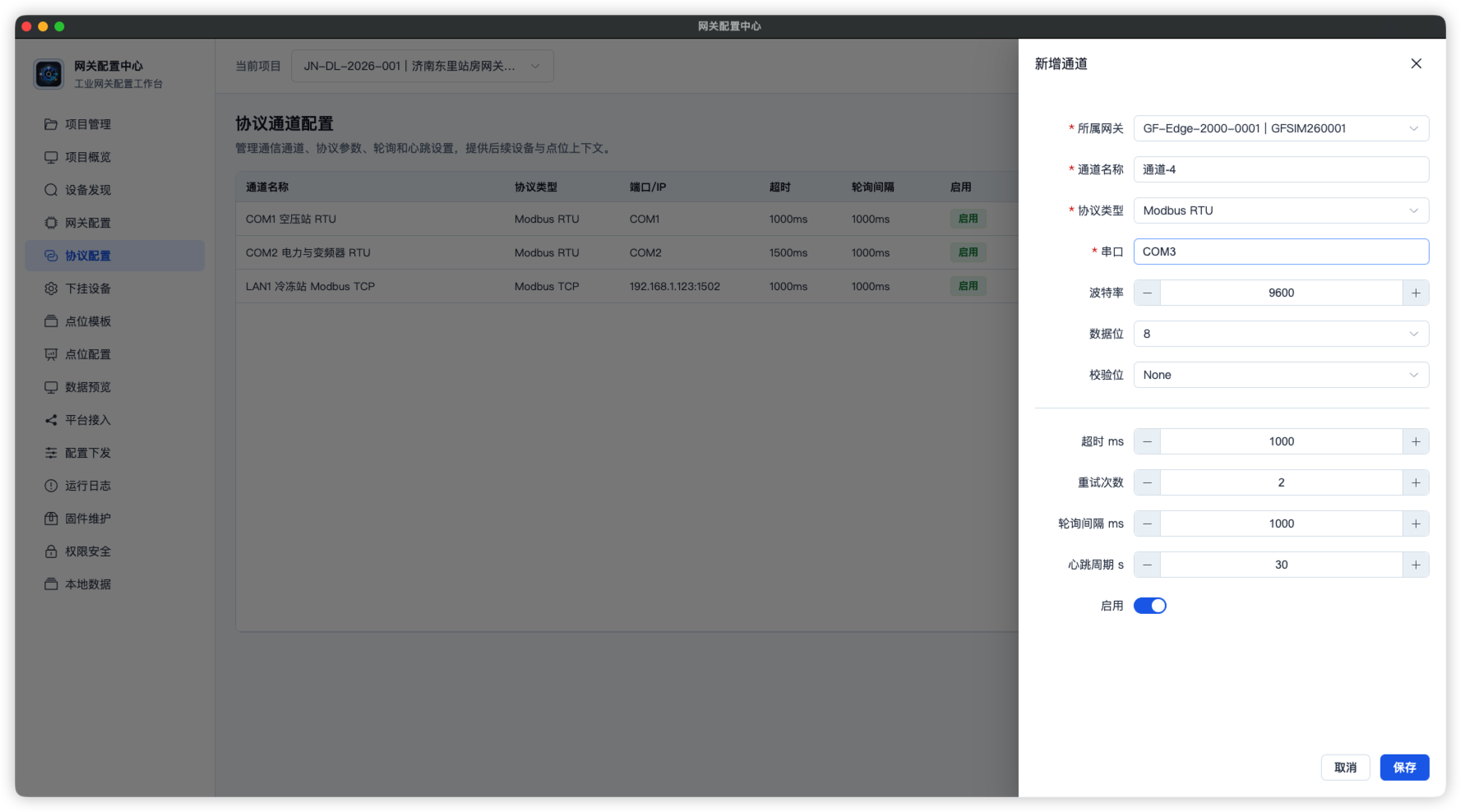

支持串口、TCP、Modbus RTU、Modbus TCP 和自定义协议通道配置。现场人员可以按区域和设备类型维护下挂设备清单，执行单设备通信测试，验证从站地址、波特率、功能码和网络参数是否正确。

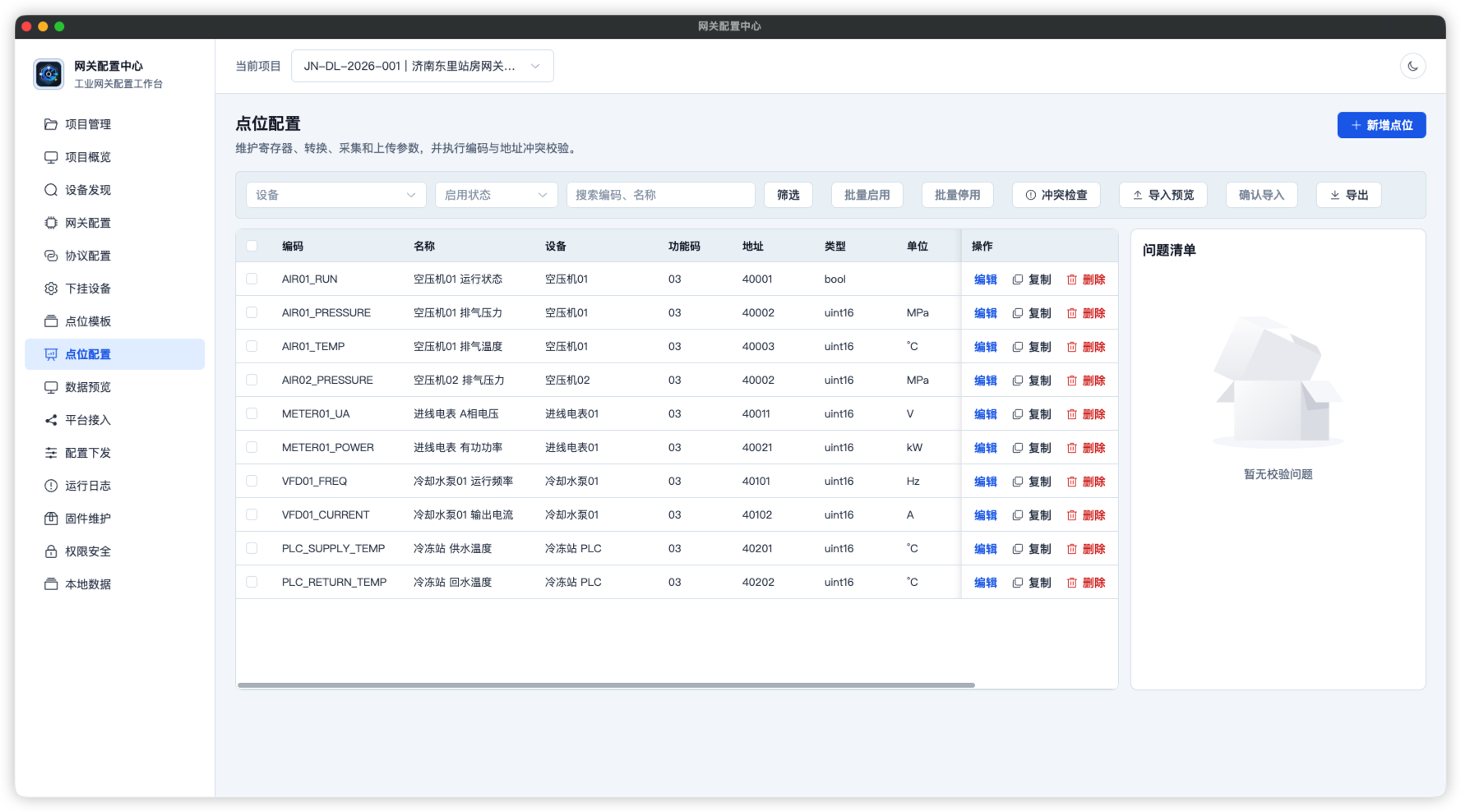

4. 点位模板与点位配置
点位模板用于沉淀常见设备的标准点位配置。工程师可以从模板快速生成点位表，也可以通过 Excel 批量导入、预校验和冲突检查维护点位。系统支持点位编码、寄存器地址、数据类型、字节序、倍率、偏移量、单位、采集周期、上传策略、上下限等字段管理。

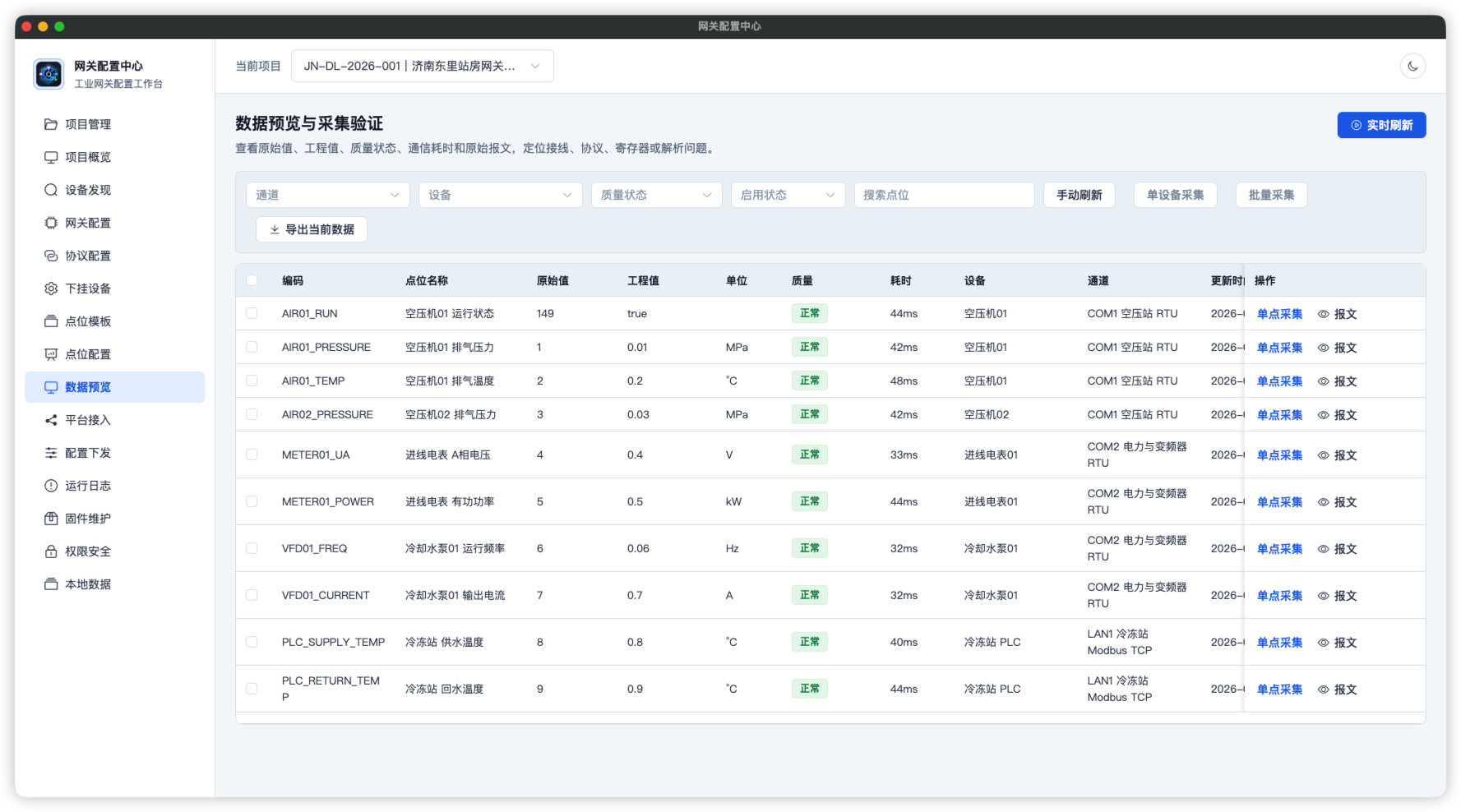

5. 数据预览与采集验证
数据预览页展示实时值、原始值、工程值、单位、更新时间、通信耗时和质量状态。对于超时、解析失败、地址异常、越限、未刷新等情况，软件提供错误原因、关联配置和处理建议，帮助工程师快速判断问题来源。

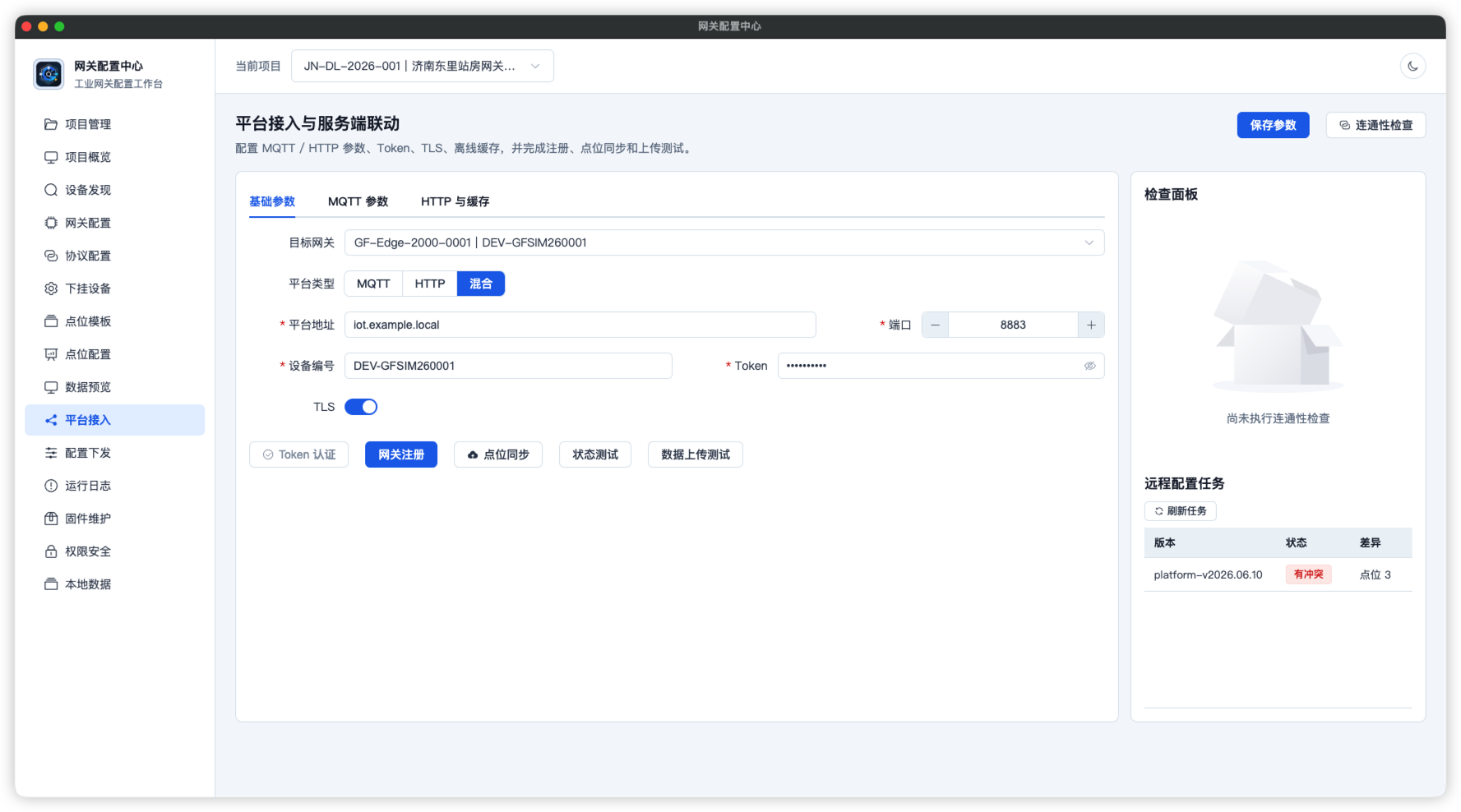

6. 平台接入与服务端联动
平台接入页统一管理平台地址、端口、设备编号、Token、MQTT / HTTP 参数、TLS 和离线缓存策略。现场人员可在软件内完成 DNS、端口、TLS、认证、Topic、注册状态和点位同步状态检查。

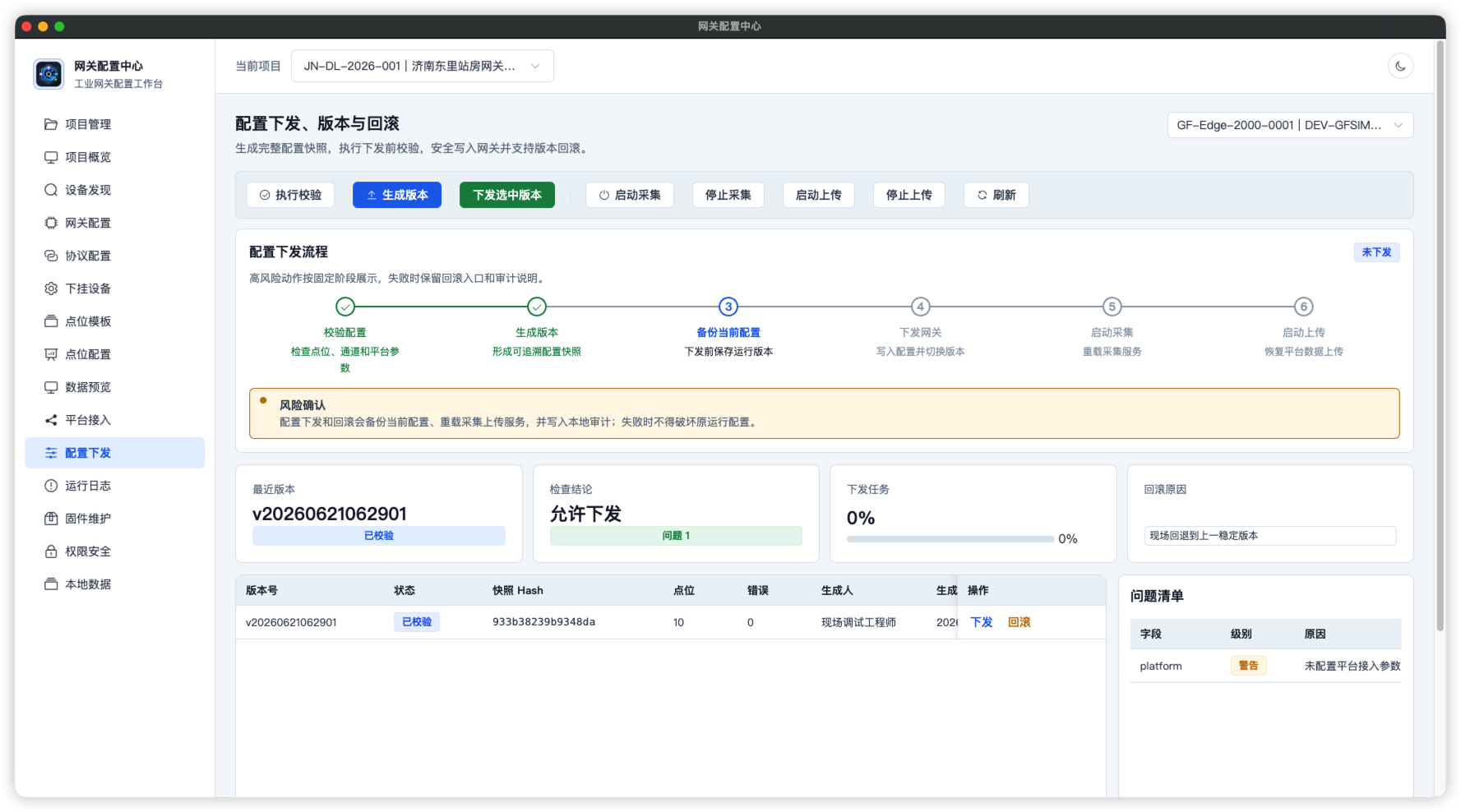

7. 配置下发、版本与回滚
配置下发模块在写入网关前执行完整检查，覆盖网关连接、设备编号、系统时间、通道参数、设备绑定、点位完整性和平台连通性。每次下发都会生成配置版本和备份记录，支持版本差异查看和回滚，降低现场配置变更风险。

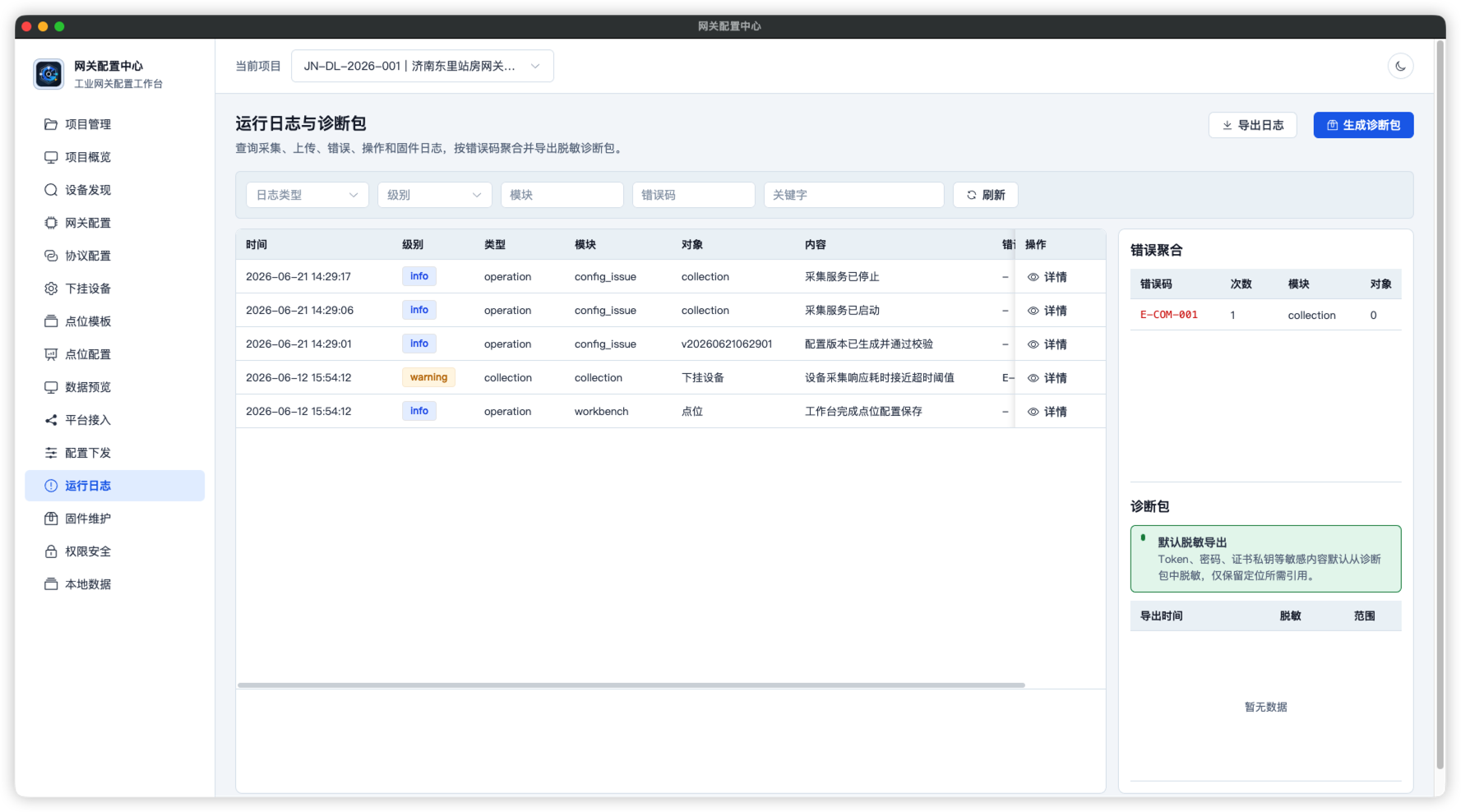

8. 运行日志、诊断包与固件维护
运行日志模块支持按时间、类型、级别、模块、通道、设备、点位、错误码筛选日志，并按错误码聚合影响对象。诊断包可包含项目配置、配置版本、运行状态、日志、平台检查结果和升级记录，默认对 Token、密码、证书私钥等敏感信息脱敏。
交付价值
| 交付价值 | 体现方式 |
|---|---|
| 提升现场投运效率 | 通过网关发现、模板复用、批量导入、下发前校验减少重复配置 |
| 降低配置错误率 | 地址冲突、字段缺失、编码重复、平台参数缺失等问题在下发前阻断或预警 |
| 增强现场排障能力 | 实时值、原始报文、质量状态、错误码和处理建议集中展示 |
| 打通平台上线闭环 | 支持网关注册、点位同步、状态上报、数据上传测试和远程配置任务 |
| 保障变更安全 | 配置版本、备份、下发进度、失败恢复、回滚和审计记录形成闭环 |
| 沉淀交付资产 | 点位模板、配置版本、诊断包和交付报告可复用到后续项目 |
可扩展业务场景
工业网关配置工作台的能力可以扩展到更多工业软件和设备联网业务中：
| 扩展场景 | 可扩展能力 |
|---|---|
| 多厂区设备联网 | 支持多项目、多站点、多网关批量配置和批量升级 |
| 能源管理系统接入 | 扩展电表、水表、气表、空压机、冷冻站、锅炉房等能源数据采集模板 |
| 产线设备数据采集 | 扩展 CNC、注塑机、包装线、检测设备、机器人等生产设备协议模板 |
| 设备厂商远程运维 | 为设备厂商提供网关交付工具、远程诊断包和标准化售后流程 |
| 工业互联网平台交付 | 与 Web 平台联动，实现设备注册、点位同步、状态上报和远程配置闭环 |
| 边缘计算与协议转换 | 扩展自定义协议解析、边缘数据清洗、异常规则和本地缓存补传 |
| 设备改造与存量联网 | 面向老旧设备，通过网关和模板化点位配置实现低侵入联网改造 |
核心技术能力
本项目弱化用户侧技术复杂度，但在工程实现上覆盖了工业桌面软件所需的关键能力：
| 技术能力 | 业务价值 |
|---|---|
| Electron 桌面应用架构 | 适配现场工程师电脑环境，支持本地文件、串口、网络、升级包等桌面能力 |
| Vue 3 + Element Plus 工程界面 | 构建复杂表单、表格、步骤向导、抽屉、日志筛选和状态看板 |
| 网关与平台双向适配 | 同时对接工业网关、本地项目文件和 Web 设备管理平台 |
| 配置版本与快照机制 | 每次下发形成完整版本，支持校验、差异查看、备份和回滚 |
| 点位校验与模板复用 | 支持大规模点位表维护、导入导出、冲突检查和跨项目复用 |
| 实时数据预览与质量状态 | 将原始值、工程值、通信耗时、错误码和处理建议结合展示 |
| 安全桥接与敏感信息保护 | Token、密码、证书私钥默认脱敏和加密，高风险操作写入审计 |
| 诊断包与交付报告 | 将配置、日志、版本、运行状态和交付结论沉淀为可追溯资产 |
项目成果指标
| 指标 | 结果 |
|---|---|
| 典型项目规模 | 2 台工业网关、17 台下挂设备、约 186 个采集点位 |
| 支持设备类型 | 空压机、电表、PLC、变频器、冷干机、温湿度传感器等 |
| 支持通信方式 | RS485、Ethernet、Modbus RTU、Modbus TCP、TCP、自定义协议 |
| 标准配置效率 | 通过模板复用和批量配置，单网关标准配置时间降低 40% 以上 |
| 下发安全性 | 严重配置错误下发阻断，失败时保留原运行配置并提供回滚入口 |
| 数据验证能力 | 单页实时预览不少于 500 个点位，最低刷新周期支持 1 秒 |
| 项目容量设计 | 单项目支持不少于 20 台网关、500 台下挂设备、10,000 个点位 |
| 运维留痕 | 支持 30 天日志留存、诊断包导出、配置版本追踪和操作审计 |
为什么这个案例能体现工业软件能力
工业软件的难点不只在界面开发，而在于能否理解真实现场的交付流程、设备差异、异常路径和安全边界。本案例覆盖了工业网关从发现、配置、采集、上传、诊断、升级到交付归档的完整业务链路，既要处理复杂的工业数据结构，也要保证现场操作可解释、可追溯、可恢复。
通过该项目，我们沉淀了面向工业设备联网的软件设计能力，包括复杂工程表单、点位数据建模、协议配置流程、实时状态看板、异常诊断建议、版本回滚机制、安全审计体系和平台联动能力。这些能力可复用到能源管理、设备监控、产线数采、边缘网关、工业互联网平台和设备厂商远程运维等多类工业软件项目中。
