工业数据采集上位机系统案例介绍
项目概述
本项目是一套面向工业现场的数据采集上位机系统，适用于精密制造、电子装配、洁净厂房、实验室、公辅能源、设备过程采集等场景。系统部署在现场工控机或生产管理电脑上，负责连接传感器、仪表、PLC、采集卡、设备控制器等多类设备，将分散的现场数据统一采集、监控、报警、留存和上传。
项目的核心目标不是做一套静态展示界面，而是建设一套能够在真实生产现场长期运行的软件：设备可能掉线，网络可能中断，点位会持续增加，现场人员需要分角色使用，质量追溯和报表归档也需要可查、可信、可复核。
通过本系统，企业可以把人工抄表、现场巡检、分散设备数据和事后追溯，转变为一套连续、自动、可闭环的数据采集与监控体系。
客户现场痛点
| 现场问题 | 业务影响 |
|---|---|
| 人工抄表效率低 | 温湿度、电表、压力表、设备运行数据依赖人工记录，容易出现漏记、错记、补记 |
| 异常发现滞后 | 温度超限、空压压力不足、设备通讯中断等问题往往要等巡检或质量异常后才发现 |
| 数据分散 | 串口仪表、Modbus 设备、采集卡、PLC、第三方控制器各自独立，难以统一查看 |
| 过程难追溯 | 产品异常后，难以快速还原对应时间段的环境、设备、能耗和报警状态 |
| 断网数据不可靠 | 服务端不可用时，现场数据缺少本地缓存和补传机制，影响集中监管和报表归档 |
| 现场交付复杂 | 不同角色关注点不同，设备配置、报警确认、报表导出、权限管理都需要产品化支撑 |
解决方案
系统以“现场设备接入、实时数据采集、本地可靠存储、异常报警闭环、历史追溯报表、服务端同步”为主线，帮助企业建立工业现场的数据底座。
系统在现场侧优先保证采集、报警、查询和报表可用。即使服务端暂时断开，现场数据仍会写入本地数据库，报警仍然生成和处理，待网络恢复后再按优先级补传。
核心能力
| 能力 | 对现场的价值 |
|---|---|
| 多设备统一接入 | 支持串口、TCP、Modbus RTU、Modbus TCP、采集卡、仪表、控制器等不同数据源 |
| 多通道连续采集 | 按区域、设备、通道管理点位，支持不同采样周期和不同业务类型 |
| 实时监控 | 首页、实时表格、区域卡片、关键指标让值班人员快速判断现场是否稳定 |
| 趋势分析 | 支持温湿度、压力、流量、功率、设备状态等多通道趋势对比 |
| 阈值报警闭环 | 支持预警、报警、通讯异常、确认、处理说明、恢复记录和报警上传 |
| 本地可靠存储 | 原始值、工程值、时间戳、数据质量、报警状态完整留存，支撑追溯 |
| 历史查询与报表 | 支持按时间、区域、设备、通道、异常状态查询，并导出 Excel、CSV、PDF |
| 断网补传 | 服务端不可用时继续本地运行，网络恢复后自动补传历史数据和报警记录 |
| 权限与日志 | 设备配置、报警确认、报表导出、系统设置等关键操作按角色管控并留痕 |
| 产品化交付 | 支持数据库迁移、备份恢复、系统健康、保留策略、Windows 工控机部署 |
业务闭环
系统把现场数据从“采集到看见”进一步延伸到“发现异常、处理异常、追溯异常、沉淀报表”，形成可落地的业务闭环。
典型应用场景
洁净厂房环境监控
对温度、湿度、压差、颗粒物、门禁状态等关键指标进行连续采集和异常报警，帮助企业判断生产环境是否满足工艺和质量要求。适用于电子装配、精密制造、医药洁净区、实验室等场景。
空压站与公辅能源监控
采集空压主管压力、流量、露点、设备运行状态、电压、电流、功率、电能等数据，帮助现场发现压力波动、气源品质异常、能耗异常和设备通讯故障。
老化测试与工艺过程记录
对老化柜、测试台、设备控制器等工艺设备进行过程数据记录，留存温度、电流、电压、运行状态和报警事件，为产品质量复盘和工艺优化提供数据依据。
实验室数据与仪表留存
将实验环境参数、CO2 浓度、仪表读数和设备状态自动记录，减少手工登记工作量，便于复验、审计和长期数据归档。
质量追溯与客户审核
当产品出现质量异常时，品质人员可以按生产时间段查询对应区域的环境、设备、能源和报警记录，导出质量追溯报表，用于内部复盘、客户审核和验厂资料准备。
可扩展业务场景
这套上位机系统的价值不局限于单一厂房或单类设备。通过增加设备协议、点位模板、报表模板和服务端接口，可以扩展到更多工业软件场景。
核心页面展示位

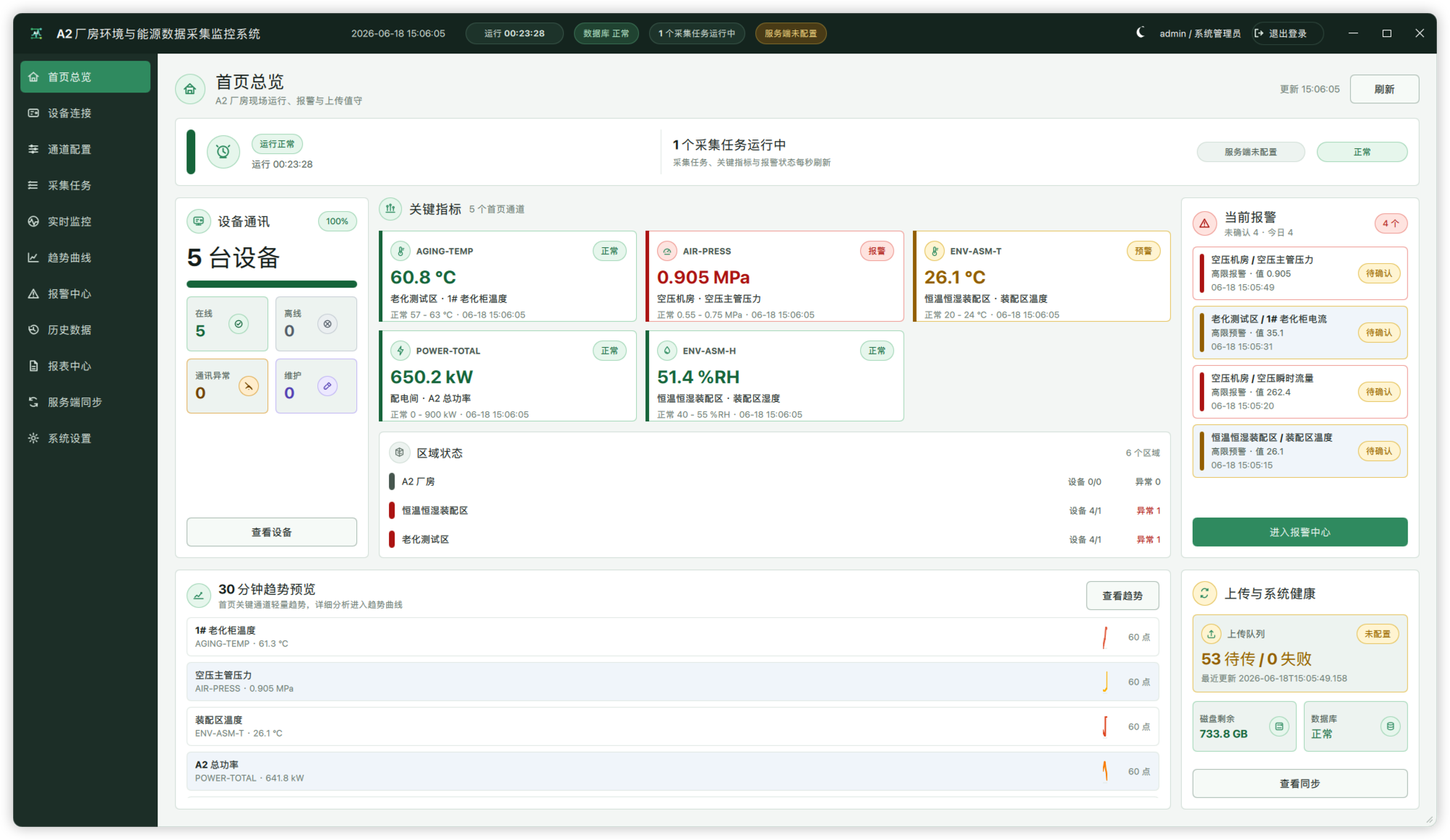

首页用于展示厂房运行状态、设备通讯、关键指标、当前报警、趋势预览、上传状态和系统健康，帮助管理者和值班人员在一个页面内判断现场是否稳定。

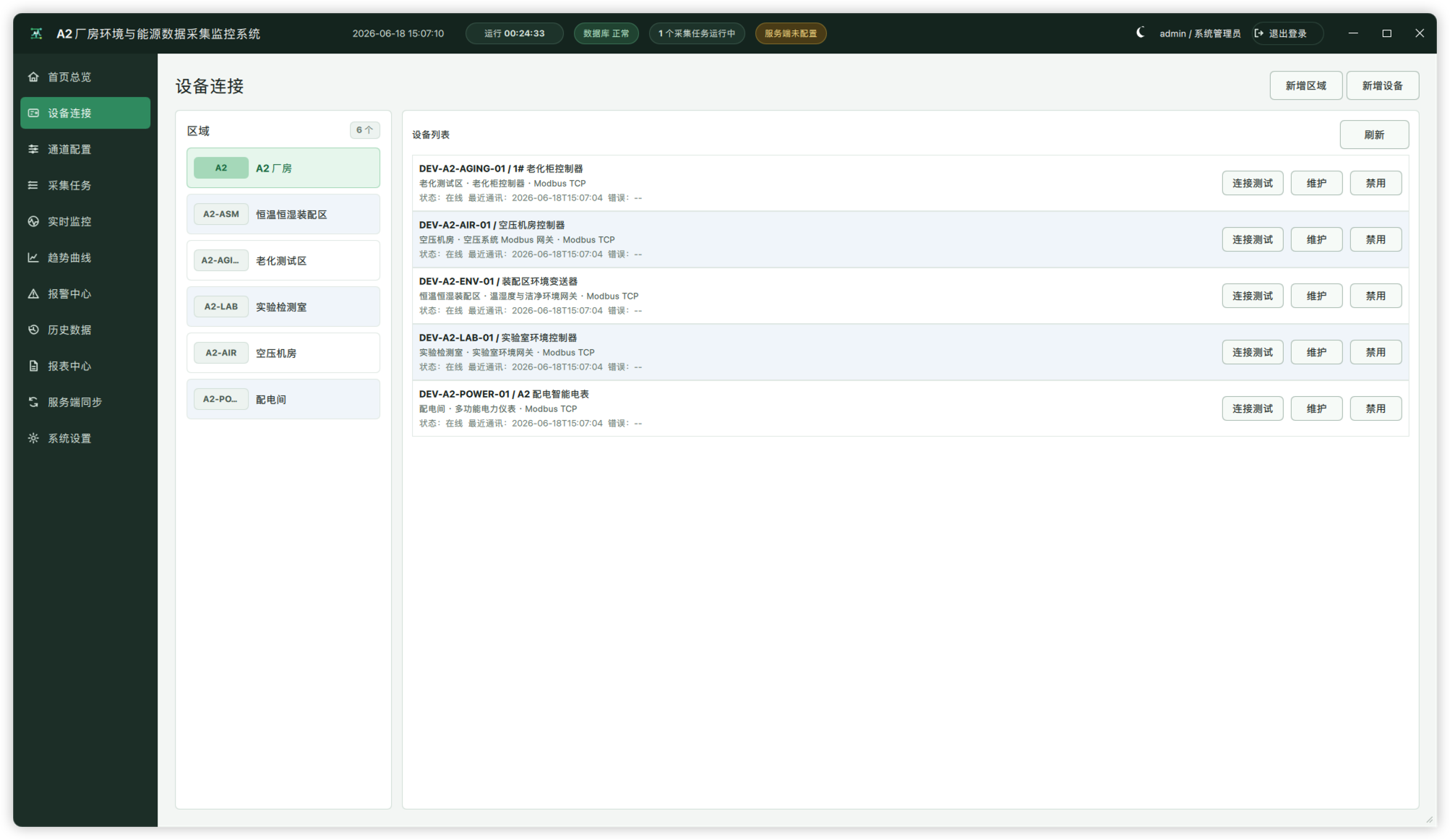

设备连接页面用于统一维护现场设备、通讯协议、连接参数、在线状态和通讯日志，是现场点位接入和故障定位的基础入口。

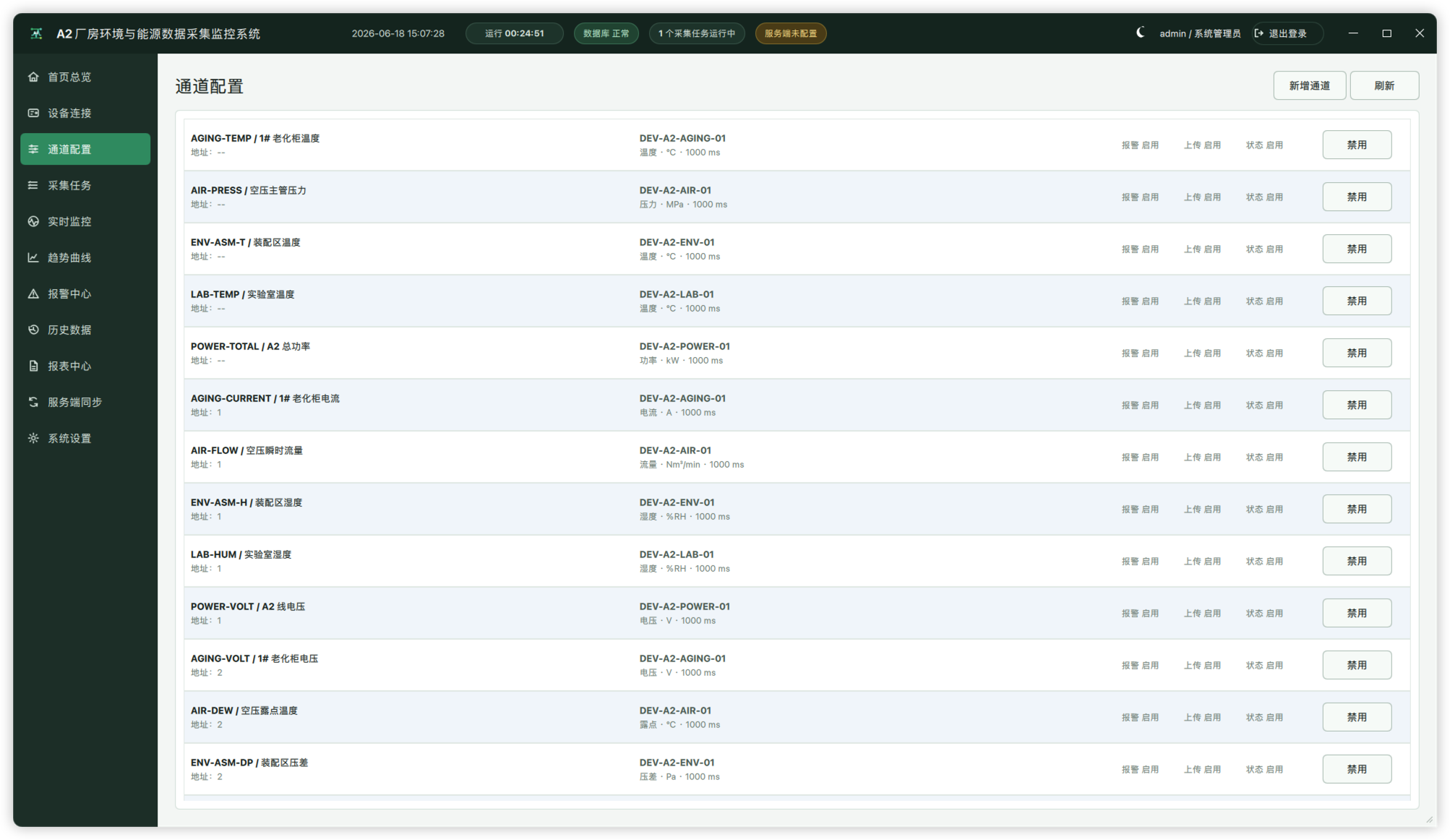

通道配置页面用于定义点位名称、单位、采样周期、倍率、偏移量、量程、报警阈值、存储和上传策略，把设备原始数据转换成可理解的业务数据。

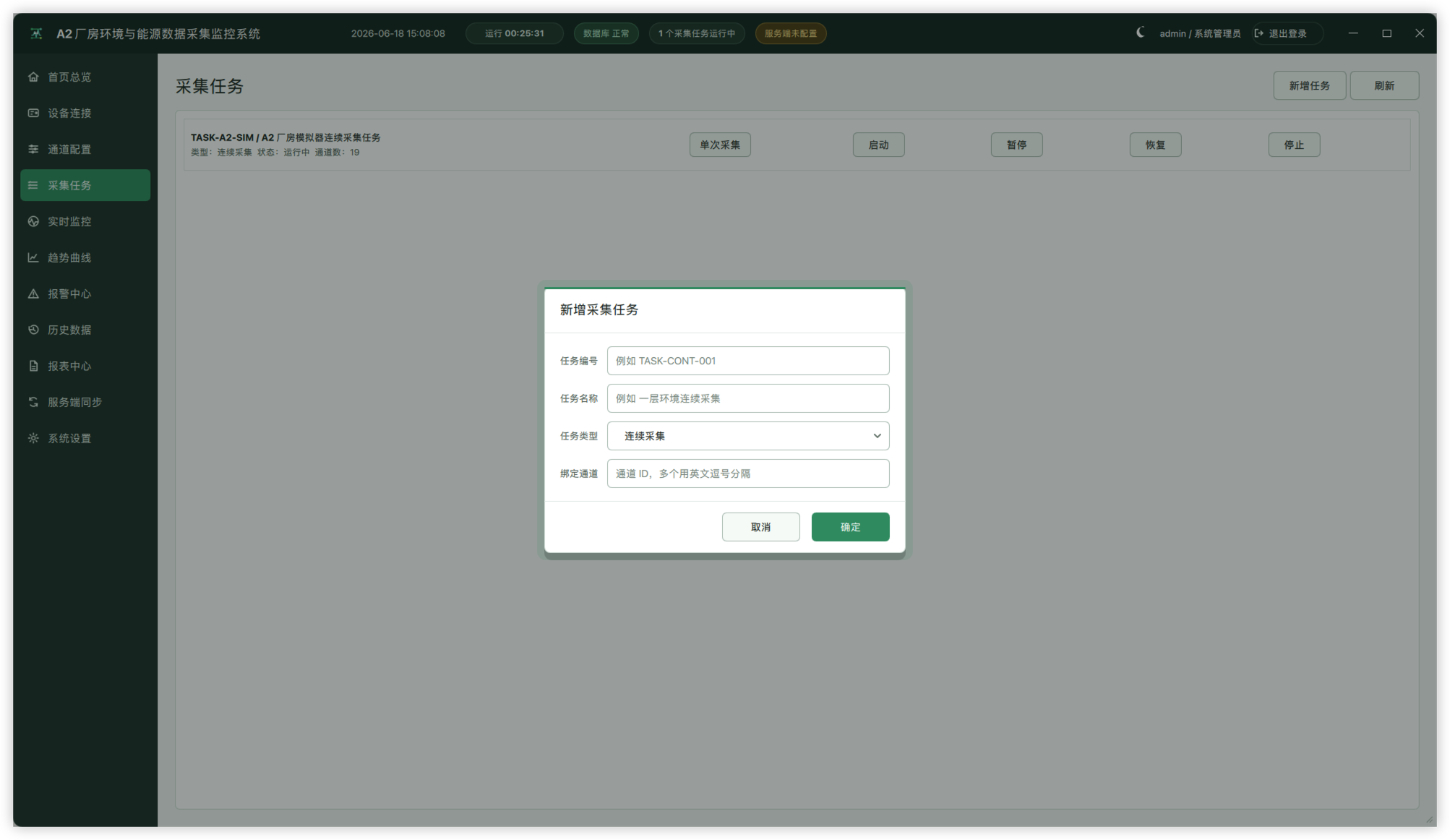

采集任务页面用于配置连续采集、定时采集、触发采集和分组采集，满足不同区域、不同设备、不同业务周期的数据采集需求。

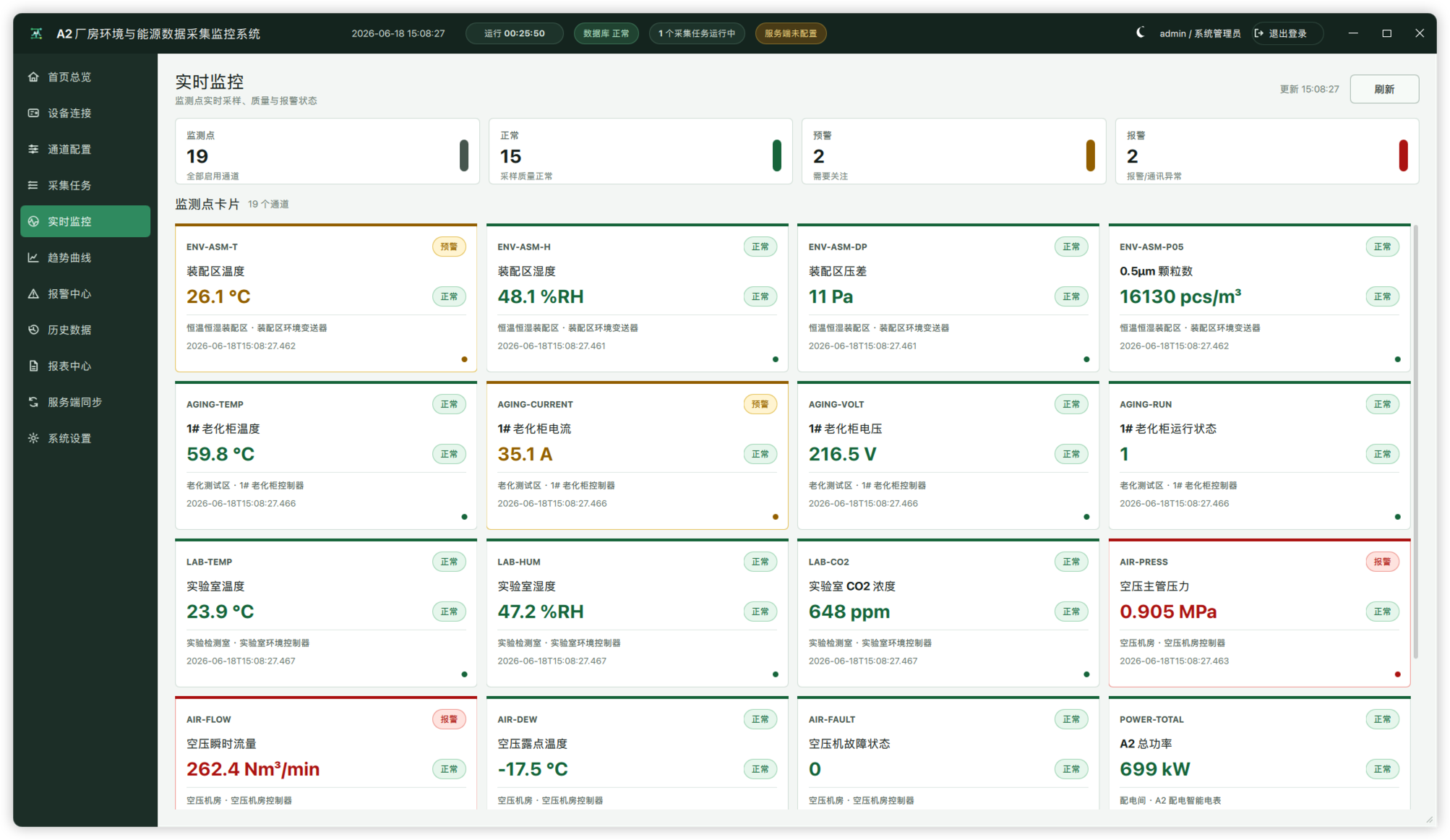

实时监控页面用于查看所有启用通道的当前值、采集时间、通讯状态、数据质量和报警状态，适合现场人员长时间值守。

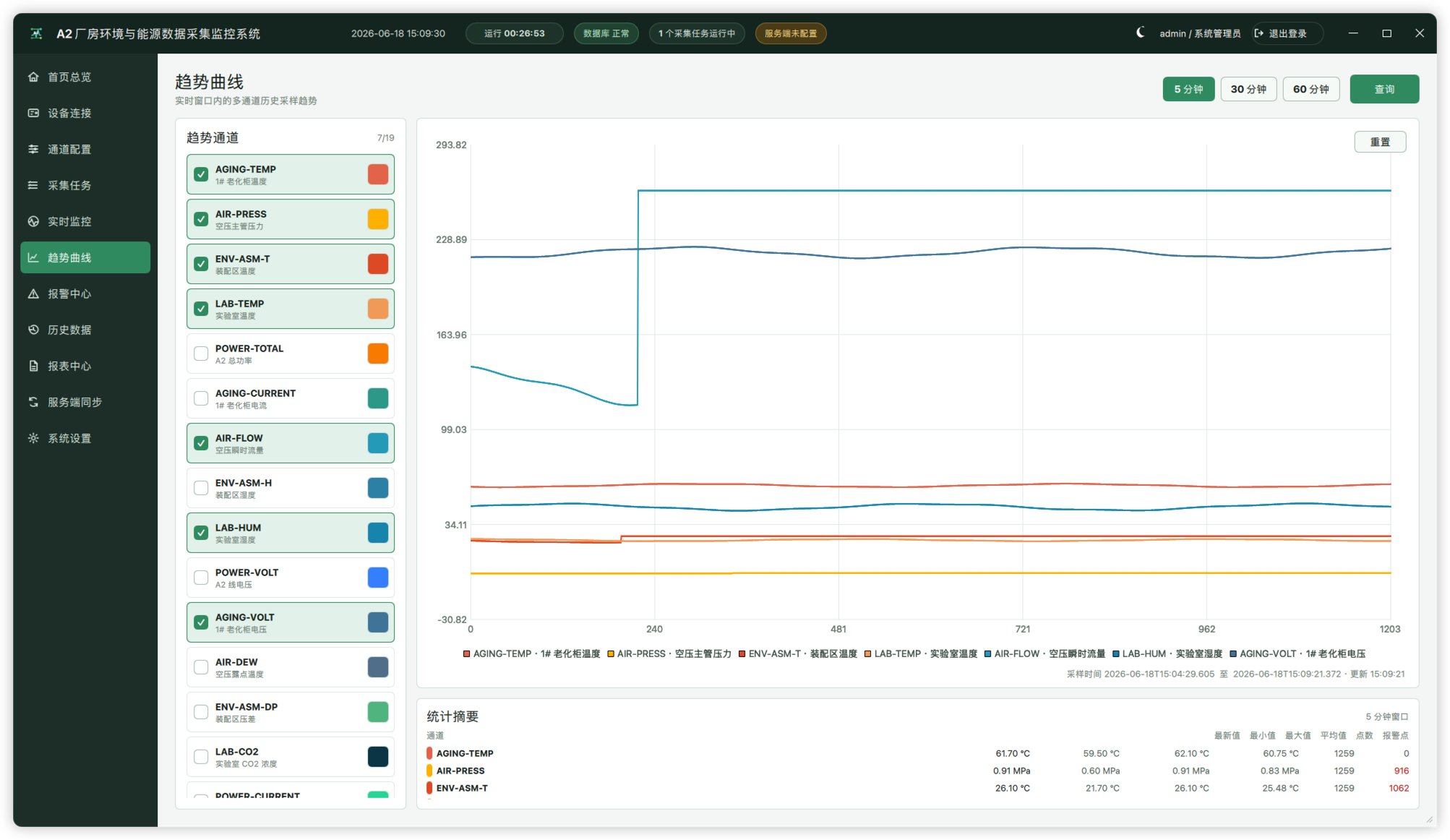

趋势曲线页面用于展示单通道或多通道数据变化，支持环境、能源、设备运行状态的趋势分析和异常波动复盘。

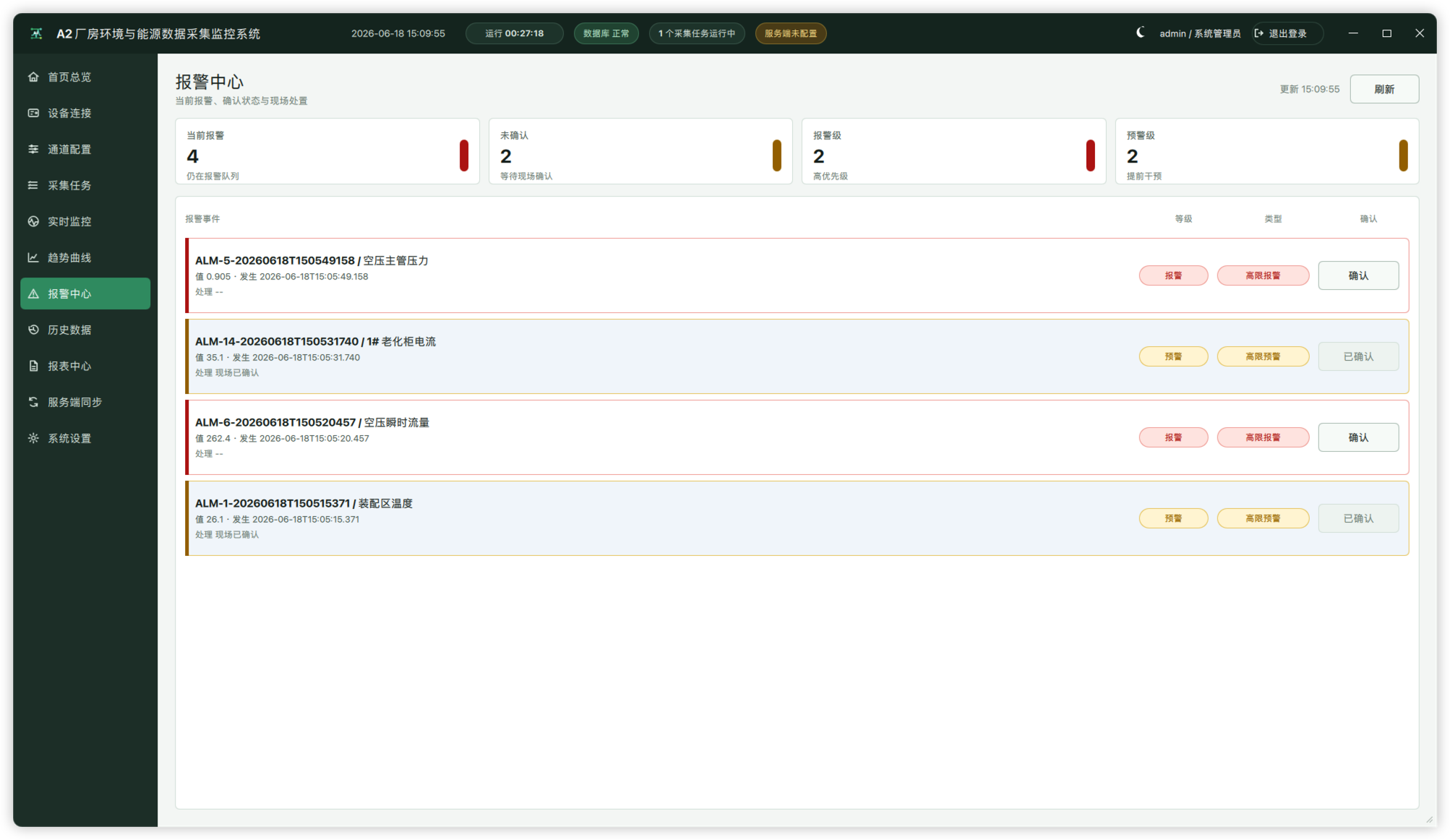

报警中心页面用于处理当前报警、历史报警、报警确认、处理说明和恢复记录，确保异常从发现到处置形成闭环。

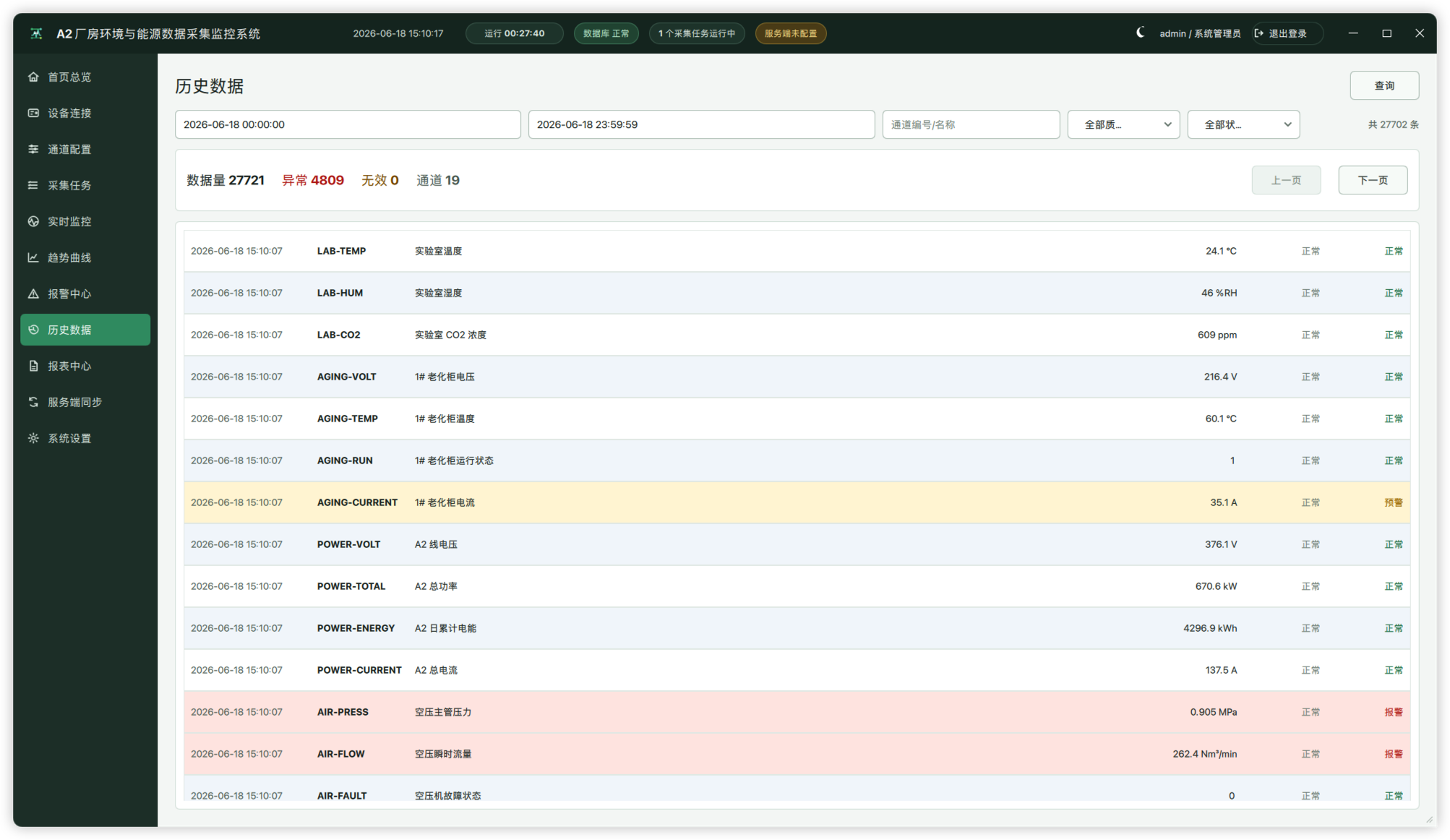

历史数据页面用于按时间、区域、设备、通道、报警状态和数据质量查询采集记录，支撑品质追溯、设备分析和生产复盘。

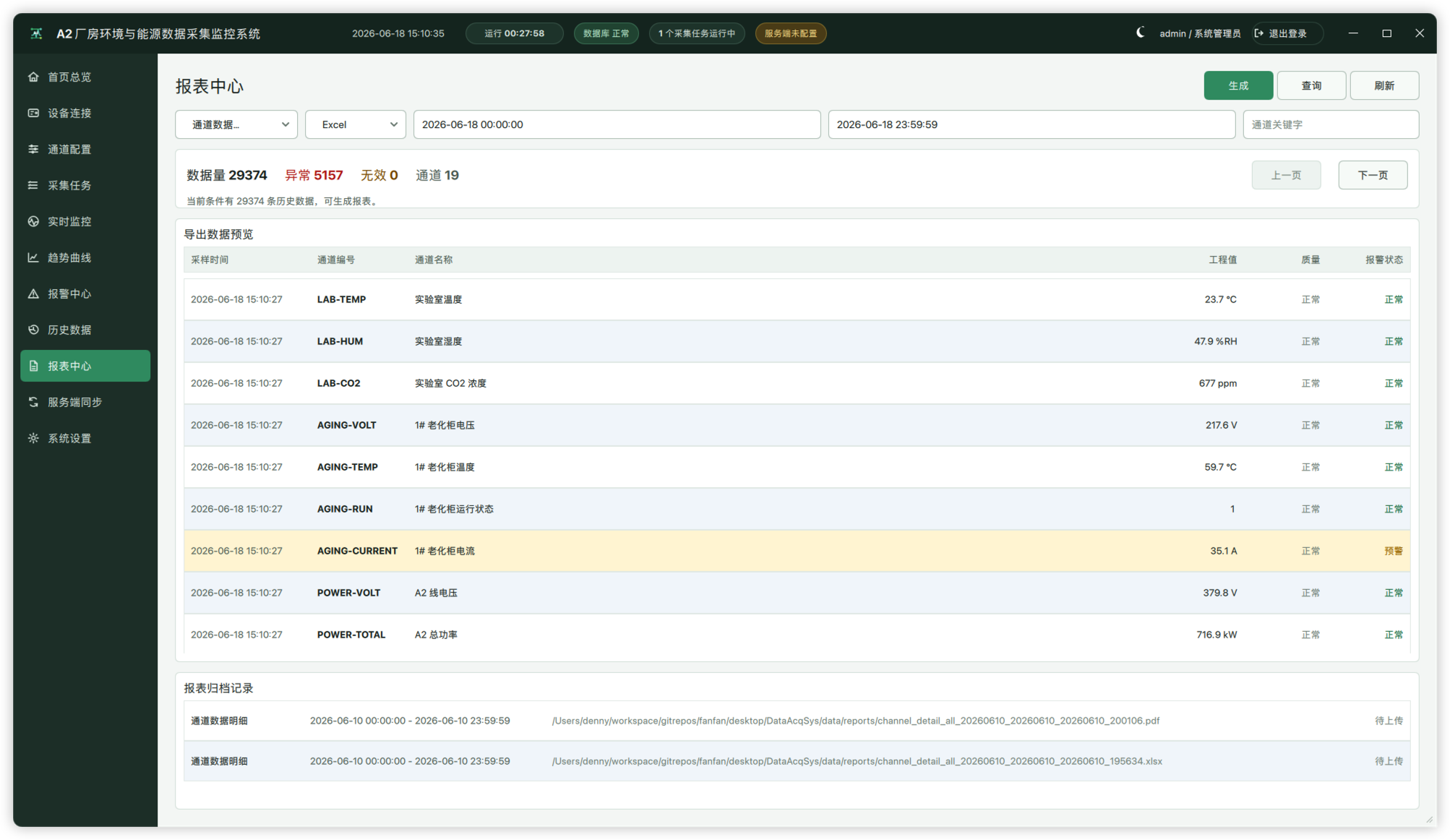

报表中心用于生成环境日报、能源日报、质量追溯报表、异常报警汇总、通道数据明细等文件，满足归档、审核和管理汇报需求。
核心技术能力
为保证系统能在真实工业现场长期运行，项目在技术实现上重点关注稳定性、可维护性和可扩展性。
| 技术能力 | 能力说明 |
|---|---|
| 多协议接入框架 | 将串口、TCP、Modbus RTU、Modbus TCP、采集卡和自定义协议封装为可扩展驱动 |
| 采集调度机制 | 支持多任务、多通道、不同采样周期运行，同一设备串行访问，不同设备并行采集 |
| 数据质量标识 | 对正常、超量程、无效值、通讯异常、解析失败等状态进行统一标记 |
| 报警状态机 | 支持报警延时、恢复延时、持续报警去重、确认与恢复分离，避免误报和重复报警 |
| 本地可靠缓存 | 使用本地数据库保存配置、实时值、历史值、报警、日志、上传队列和报表索引 |
| 断点续传能力 | 服务端不可用时本地继续运行，网络恢复后按报警优先、历史分批的策略补传 |
| 前后台解耦 | 采集、上传、报表生成等耗时任务在后台运行，避免影响现场操作界面 |
| 权限与审计 | 关键配置、任务启停、报警确认、报表导出等操作按角色管控并记录日志 |
| 产品化部署 | 支持初始化、升级迁移、备份恢复、日志诊断、保留策略和 Windows 工控机交付 |
项目价值总结
这套工业数据采集上位机系统将现场分散设备、人工记录和事后追溯，整合为一套可运行、可监控、可报警、可查询、可归档、可同步的软件能力。
对生产现场而言，它让异常更早被发现，让设备状态更透明，让过程数据更完整。对质量和管理团队而言，它让追溯有据可查，让报表可自动生成，让客户审核和内部复盘更高效。对系统建设方而言，它展示了从工业设备接入、桌面端上位机开发、数据可靠性、报警业务闭环到服务端协同的完整工业软件交付能力。
该案例可继续扩展到洁净厂房监控、公辅能源管理、设备联网改造、实验室数据留存、多厂区集中监管、质量追溯平台等更广泛的工业数字化场景。
