HMI工控机数据采集与MES对接系统

项目背景

客户为一家精密零部件加工企业，车间部署了多台不同品牌的CNC数控机床。长期以来，设备运行数据依赖人工抄录，生产工单通过纸质单据流转，导致数据滞后、统计失真，MES系统中的排产计划与车间实际执行严重脱节。

客户希望在不更换现有设备的前提下，通过部署HMI工控机实现车间设备的统一数据采集与集中管控，并与现有MES系统打通数据链路。

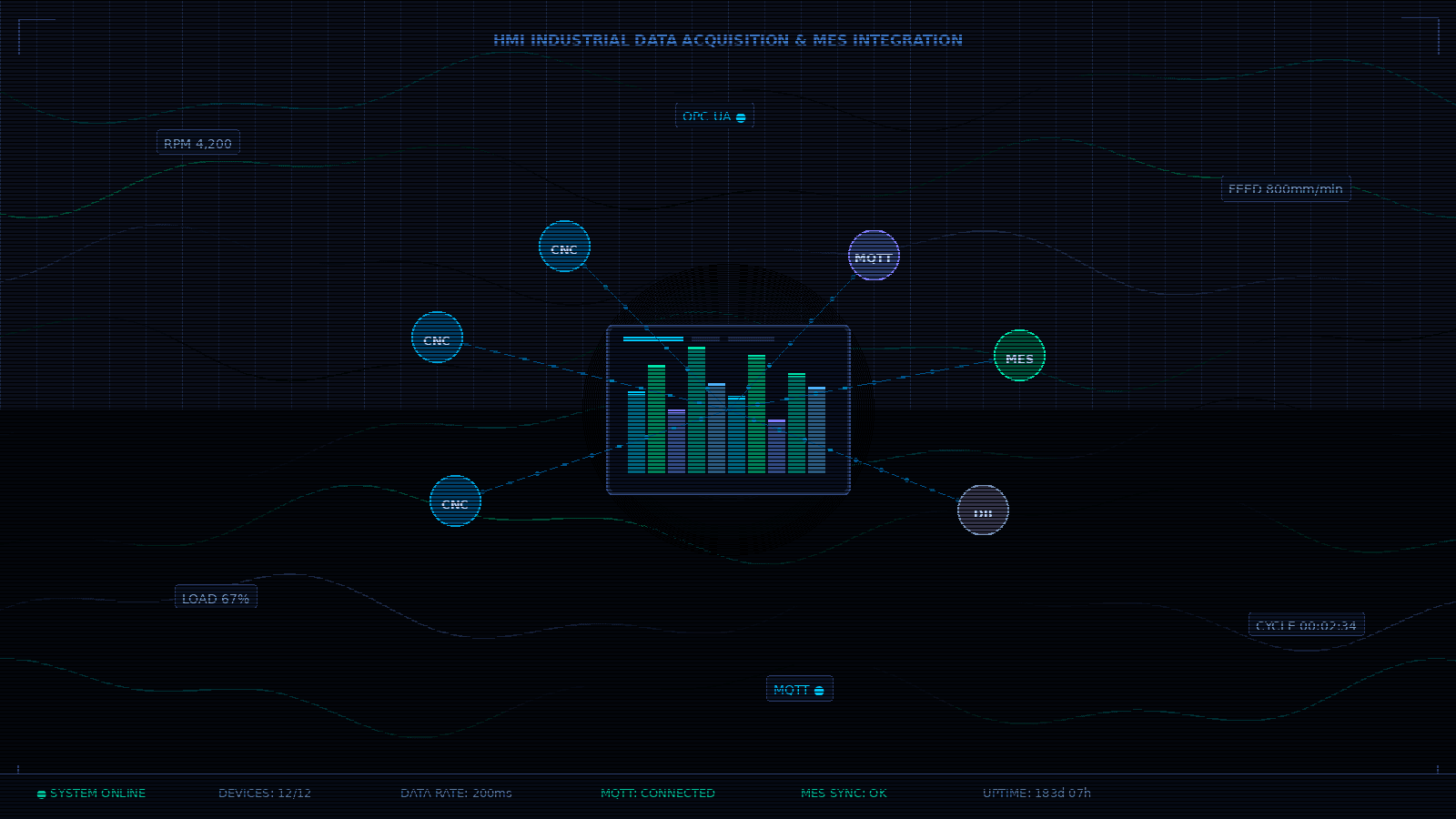

系统架构

核心功能实现

多协议数据采集

针对车间内不同品牌CNC设备的通信差异，采集引擎采用插件化架构，为Fanuc、Siemens、Mitsubishi等主流数控系统分别开发协议适配器。通过Modbus TCP和OPC UA两种工业协议，以≤200ms的周期实时采集主轴转速、进给速率、刀具编号、加工计数、报警状态等关键参数。

边缘数据处理

工控机本地完成数据清洗、越限判断和聚合计算，减少无效数据上传。核心处理逻辑包括：

异常过滤：剔除通信抖动产生的跳变值，通过滑动窗口均值校验数据有效性 状态推断：综合主轴负载、进给状态、程序运行标志等多个信号，推断设备当前处于加工、空闲、换刀或报警状态 * 节拍统计：按加工程序周期自动计算单件加工时间，作为OEE计算的数据源

处理后的数据写入本地SQLite缓存，采用双队列机制：实时队列用于HMI界面刷新，上传队列用于向MES推送。断网期间数据持续缓存，网络恢复后自动按时序补传。

MES系统对接

上行数据通过MQTT协议推送至MES系统，包括设备状态变更、加工完成事件和异常告警三类消息主题。MES系统下行通过RESTful API向工控机下发生产工单，工控机解析后在HMI界面展示当前工单信息，并支持操作员一键确认开工。

关键对接流程：

HMI操作界面

基于Qt/C++开发，界面运行在10.1寸工业触摸屏上，适配车间强光环境。主界面采用多区域分屏布局：

设备总览区：以卡片形式展示所管辖设备的运行状态、当前工单与加工进度 实时数据区：以数值面板和趋势曲线展示选中设备的主轴转速、进给速度、负载率等核心参数 告警信息区：滚动展示当前活跃告警，支持手动确认与备注 工单操作区：展示MES下发的待执行工单列表，支持一键开工和报工操作

设备控制

工控机支持通过HMI界面对CNC设备执行有限的远程控制操作，包括程序选择、循环启动/暂停、进给倍率调节。所有控制指令执行前需操作员在界面二次确认，指令执行结果实时回读校验，确保操作安全。

技术要点

| 技术点 | 方案 | | ---------- | -------------------------------------------------- | | 多品牌兼容 | 插件化协议适配架构，新增设备型号仅需开发对应适配器 | | 数据可靠性 | SQLite本地缓存 + 双队列机制，断网续传零丢失 | | 实时性保障 | 采集与处理线程分离，采集周期≤200ms | | 安全控制 | 指令二次确认 + 回读校验 + 操作日志全记录 | | 界面适配 | Qt针对工业触摸屏优化，支持手套操作与强光可视 |

项目成效

系统上线后，客户车间12台CNC设备全部接入统一管理，MES系统首次获得了来自设备层的真实生产数据。人工抄录环节被完全替代，工单从下发到设备执行的响应时间从原来的平均15分钟缩短至1秒以内。设备异常告警实现了自动上报与分级推送，平均故障响应时间缩短了约70%。加工节拍数据的自动统计为后续OEE分析和产能优化提供了可靠的数据基础。
